Армопояс по сваям: в чем отличие обвязочного ростверка от подкровельного армопояса

СП 24.13330.2021 в пункте 3.10 зовёт ростверком распределительную балку или плиту: она собирает головы свай и отдаёт нагрузку вниз. Примечание к 3.10 делит высокий ростверк (подошва выше грунта) и низкий (подошва на грунте или в нём). Подкровельный пояс в СП 24 не определён: узлы кладки считают по СП 15.13330.2020 и СП 339.1325800.2017. На площадке часто слышат «армопояс по сваям — и крышу тоже закроет»: один контур второй не заменяет.

Главное за 2 минуты: ростверк по п. 3.10 стоит на головах забивных 150×150 / 200×200; высокий = висячий, воздух под балкой. Пояс под плиты и пояс под мауэрлат лежат на кладке (СП 15 / СП 339), их не льёт копёр. Бетон балки по сваям — не ниже B15. Не копируйте ролик «базовый пояс» 500×1200 на песке. Результат: шпильки крыши не в газоблок, сваи не без объединяющей балки.

Сюрприз простой: слово «армопояс фундамента» в быту тянет к ФБС и ленте. Коммерческие ролики рисуют «базовый пояс» высотой до 500 мм и шириной до 1200 мм на песчано-щебёночной подушке — это картина низкого пояса в земле, не висячей балки по забивным. В рабочих схемах свай отдельно считают плиту на головах, ростверк-балку и связевой ригель: три узла, не «один пояс на всё». Типичная ошибка — назвать ростверк «нижним армопоясом» и вычеркнуть верхний контур «для экономии арматуры».

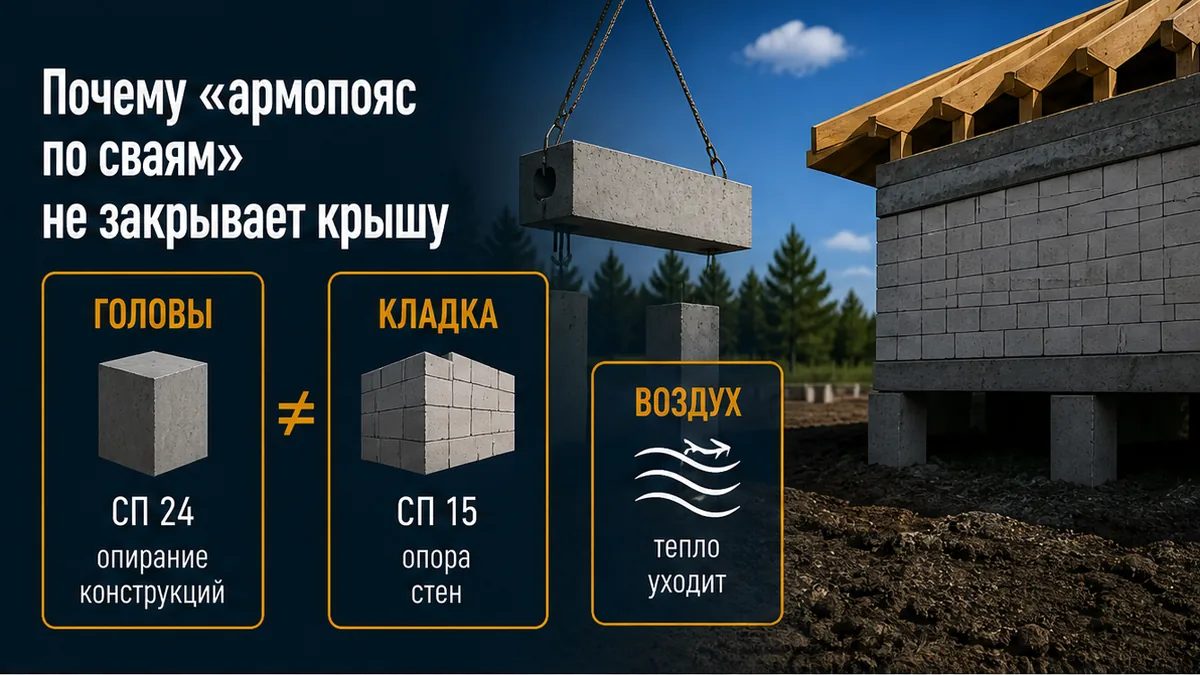

Почему «армопояс по сваям» не закрывает крышу

Участок у Орска, поле 150/200 уже стоит. Суббота сухая, около +20. Бригада: «льём армопояс — и на сваи, и под крышу одним объёмом». Короб из доски по головам заливают, шпильки мауэрлата обещают «воткнуть в верхний ряд блока потом». К зиме кладка D500 под стропилами скалывается, сваи без жёсткой балки гуляют по контуру. Риск трещин по газоблоку и деформации контура выше, чем «экономия» на втором каркасе.

Ростверк — элемент свайно-ростверкового поля: сваи несут, балка собирает стены. Высокий в норме = висячий: подошва выше грунта, воздух под балкой, не таблица типов. Подкровельный пояс — другое место: последний ряд кладки, шпильки мауэрлата, распор стропил. СП 339 п. 4.5.1 отсылает узлы опирания ячеистого блока к СП 15. Это стена, не головы свай.

Имеет смысл сразу отсечь чужой словарь. «Армопояс фундамента» из выдачи чаще про ленту и ФБС. На сваях ищите слово «ростверк». Деревянный венец каркасника — не ЖБ пояс крыши и не замена балке B15 на каменном доме. Не стоит сажать мауэрлат шпильками в пустоту блока «потом, когда высохнет низ». Надёжность коробки даёт два (иногда три) контура, не одна заливка «на всё».

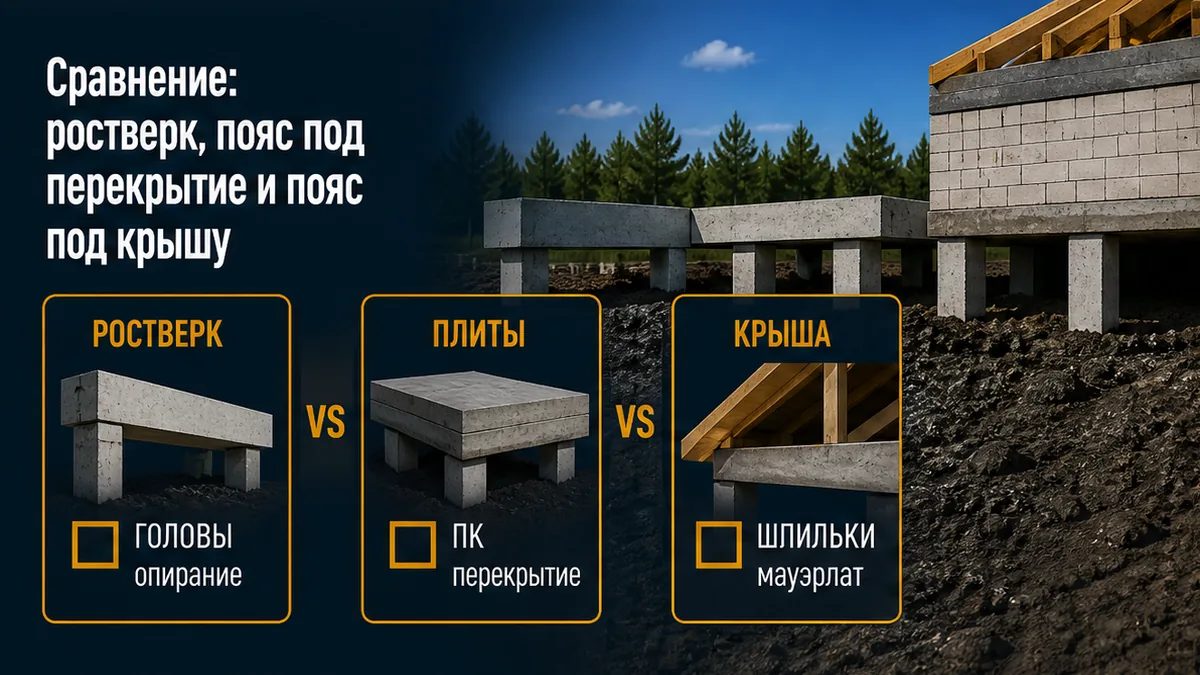

Сравнение: ростверк, пояс под перекрытие и пояс под крышу

Выберите строку по своему разрезу, не по фразе прораба. Цифры коммерции 200–250 мм высоты пояса стены — ориентир подрядчика, не размер ростверка из СП 24. Прочность балки по сваям считает инженер; гарантия договора — на поле и обвязку голов, не на чужой узел мауэрлата.

Обратите внимание: ролик с «базовым поясом» на песке и щебне описывает уже низкий контур / ленту в земле. Для высокого ростверка подушка под балкой — стоп. Закопать висячую балку «чтобы теплее» на пучении — другая ловушка, не глава этой карточки. Каркас в балке должен быть; диаметры и хомуты — отдельный узел арматуры, здесь только «есть каркас / нет».

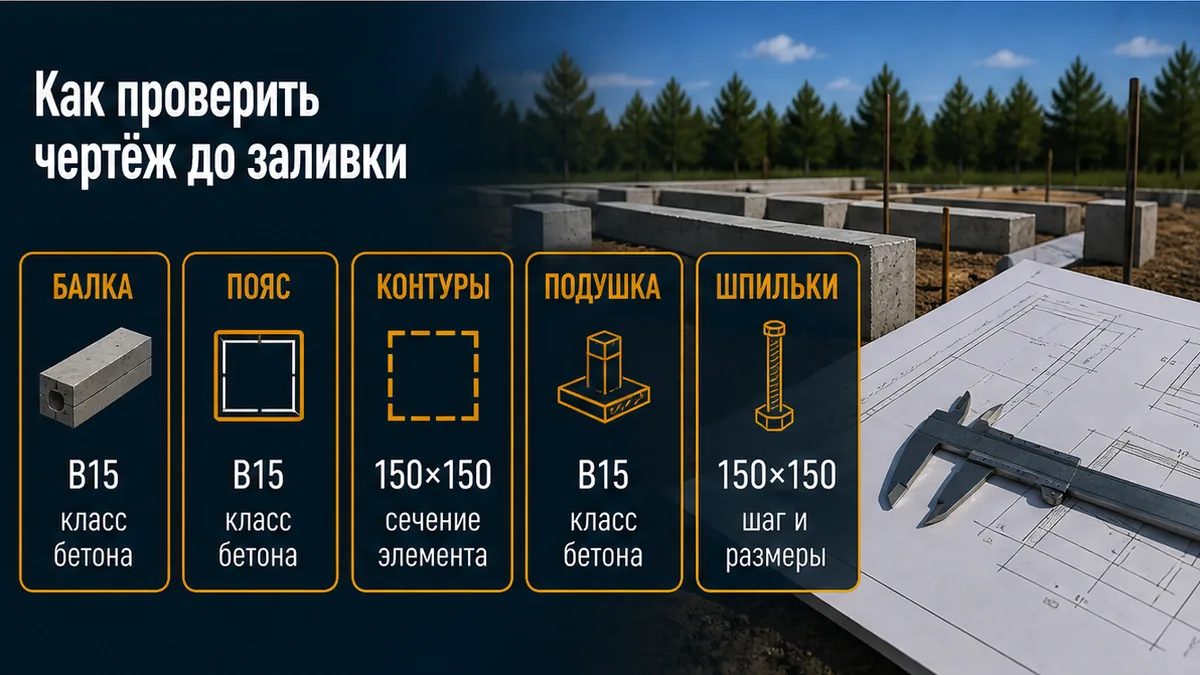

Как проверить чертёж до заливки

Проверьте план фундамента и разрез стены до бетона. Получите ответ: сколько контуров и где каждый. Лучше карандаш на листах, чем спор на площадке. Так вы сможете не принять «один пояс на оба этажа».

1. На плане фундамента найдите линию по оголовкам. Под балкой воздух — ростверк по п. 3.10 (высокий). Нет объединяющей балки — это ещё не свайный фундамент в смысле п. 3.12.
2. На разрезе стены найдите монолит по верху кладки / под мауэрлат / под плиты. Это пояс СП 15/339, даже если прораб зовёт его так же, как низ.
3. Сосчитайте контуры: поле + (межэтажный, если плиты) + подкровельный. Вычёркивание одного «сэкономим арматуру» — стоп.
4. Отсеките песчаную подушку под висячей балкой «как в ролике 1200 мм». Это уже низкий пояс, не висячий ростверк.
5. Газоблок под стропилами: шпильки только в поясе. Не в верхний ряд блока. Бетон балки по сваях — ориентир нормы B15, не раствор в штрабе блока.

На практике часто ломается логика «льём, пока сухо». Один объём бетона в два этажа не ставит. В реальном проекте каменный дом на забивных не меняют брусом на оголовках: венец каркасника — другой пирог. Например, сваи гуляют по контуру без балки, а крыша тянет мауэрлат из D500. Вы сэкономите на переделке зимы, если остановите заливку до спора «один пояс хватит». Долговечность кладки здесь начинается с двух контуров, не с общего миксера. Низ ствола по-прежнему ниже зоны 1,6–1,8 м — это длина сваи, не высота пояса крыши. Переплата за «один миксер на всё» выходит дороже второго каркаса.

До FAQ критерий простой: вы показываете на чертеже, где балка на головах и где пояс под мауэрлат; не принимаете «один пояс на всё»; не копируете подушку 500×1200; не путаете брус и B15. Сможете оставить заявку на расчёт забивного поля. Выберите висячий ростверк по 150/200, а пояс крыши оставьте кладке.

Расчёт поля за 15 минут и выезд по Орску, Оренбургу и области: оренсваи.рф, +7 (905) 8988-209. Сечение подкровельного пояса копёр не считает. Изыскания не продаём.

Материал проверен: Инженерно-строительный отдел компании «ОренСваи» (Орск / Оренбург).
Нормативная база: СП 24.13330.2021 п. 3.10 и примечание (высокий / низкий), п. 3.12, разд. 8 (бетон не ниже B15); СП 15.13330.2020; СП 339.1325800.2017 п. 4.5.1; ГОСТ 19804-2021; промерзание по СП 131 ориентир 1,6–1,8 м. Определение 3.10 после Изм. № 2 (ввод 29.08.2026) не отменено.

Частые вопросы

Можно ли одним армопоясом закрыть и сваи, и крышу?

Нет. Ростверк объединяет головы. Пояс под мауэрлат держит распор и шпильки. Один залитый объём второй контур не ставит.

Это тот же «армопояс фундамента», что льют на ФБС?

Нет. Бытовой запрос про фундаментный пояс чаще про ленту и блоки. На забивных ищите ростверк на головах, не ролик про ФБС.

Нужна ли песчаная подушка под ростверк по сваям?

Под высокий (висячий) — нет. Подушка из ролика про «базовый пояс» 500×1200 — признак низкого контура в земле. Воздух под балкой оставляют.

Деревянная обвязка считается армопоясом?

Нет. Брус на оголовках каркасника — не ЖБ пояс и не ростверк B15. Каменный дом на забивных собирают балкой по головам, не венцом.

Итог: армопояс по сваям в быту чаще зовут ростверком по п. 3.10, а подкровельный пояс остаётся на кладке. Расчёт поля за 15 минут: оренсваи.рф, +7 (905) 8988-209. База: Орск, ул. 2-ая Осиновская, 9; выезд по Оренбургу и области.
