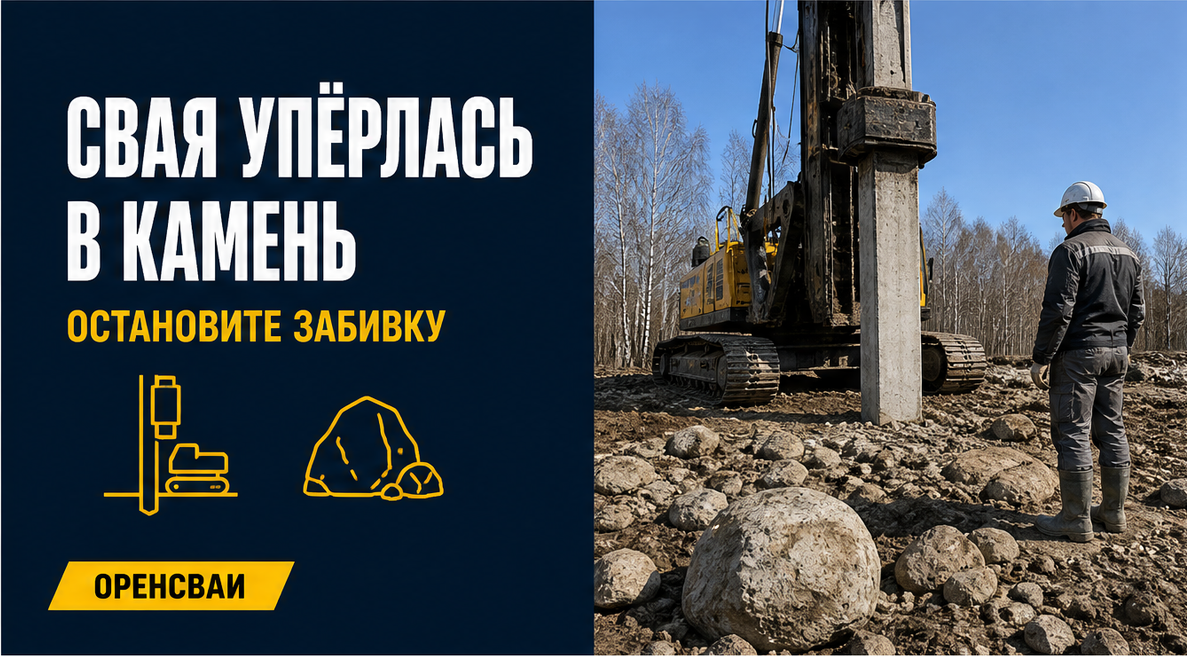

Что делать, если забивная свая наткнулась на гранитный валун или скалу

Свая ушла меньше проектной глубины, а молот вдруг перестал её погружать. Иногда причина не в плотном слое грунта, а в отдельном валуне или скальном выступе. Продолжать забивку наугад опасно: можно повредить голову сваи и всё равно не получить опору с расчётными характеристиками. Сначала зафиксируйте, что произошло, затем согласуйте дальнейшее решение с проектировщиком.

Коротко: остановите погружение, отметьте сваю на плане, запишите глубину и отказ, осмотрите изделие и передайте данные проектной организации. Она определит, проверять ли сваю повторной добивкой или испытанием, менять ли её длину либо положение. Срубать выступающую часть можно только после подтверждения, что фактическое заглубление и конструкция подходят проекту.

На площадке похожим образом проявляются разные причины: валун, прослойка плотного грунта, подземная конструкция или слишком раннее достижение отказа. По одному звуку молота нельзя уверенно отличить одно от другого.

Остановите забивку и проверьте саму сваю

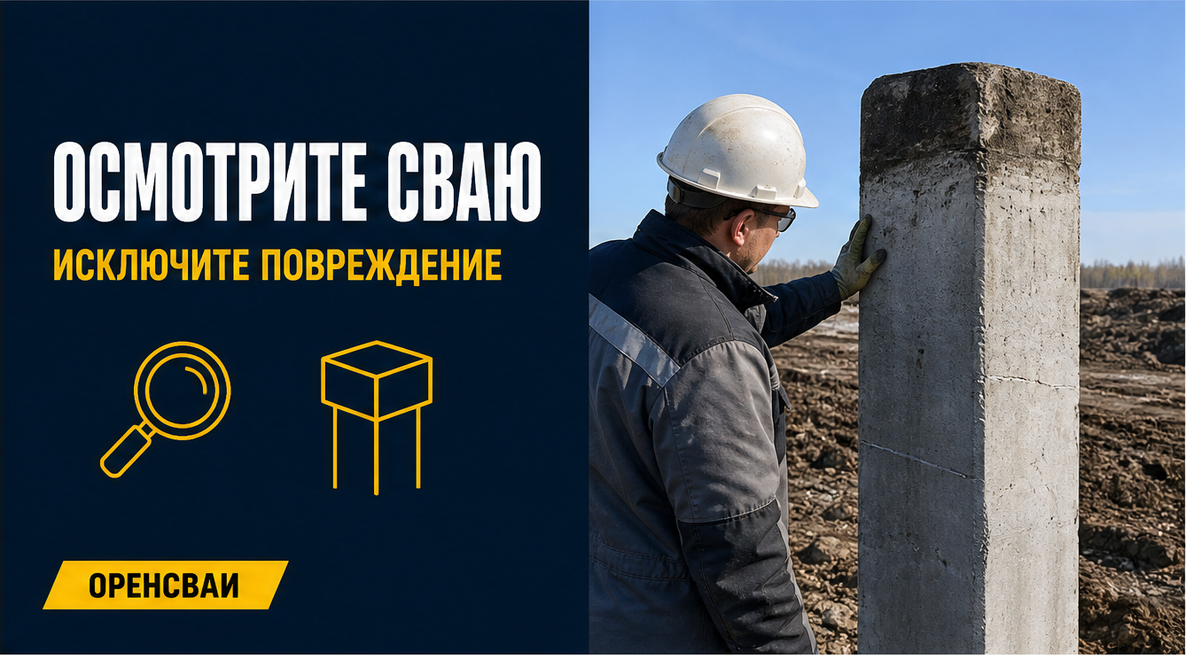

Если продвижение резко замедлилось или почти прекратилось, не просите машиниста увеличить энергию удара без решения ответственного инженера. Осмотрите голову сваи: сколы, продольные трещины, разрушенный бетон или смещение наголовника могут означать, что дальнейшие удары ухудшат состояние изделия. Проверьте также вертикальность и положение копра.

Технологическое значение отказа сравнивают с расчётным. СП 45.13330.2017 предусматривает контрольную добивку после отдыха сваи в грунте, когда измеренный отказ превышает расчётный. Если при добивке он всё ещё выше расчётного, проектная организация определяет необходимость испытаний и корректировки рабочей документации. Это не разрешение автоматически считать любой ранний упор скалой или подтверждением несущей способности.

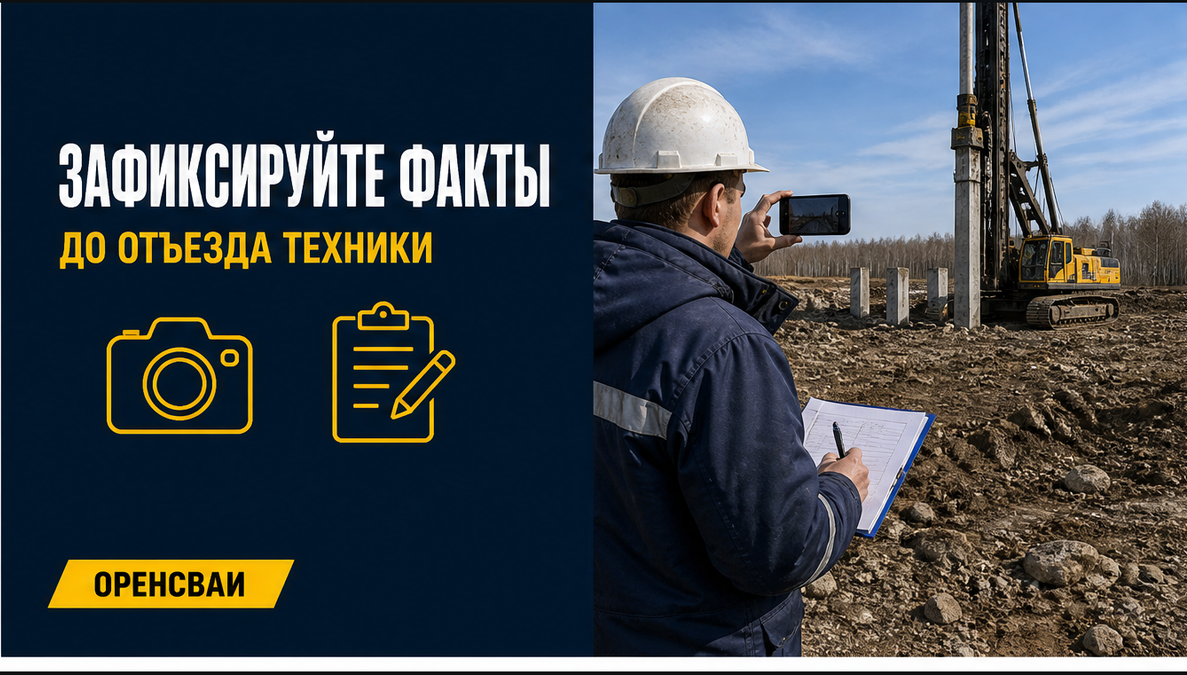

Зафиксируйте обстоятельства до отъезда техники

Пока установка находится на месте, соберите данные, по которым можно восстановить эпизод. Запись «свая не идёт» не поможет сравнить её с проектом и соседними точками.

1. Укажите номер и место. Сверьте обозначение сваи с осями и планом свайного поля.
2. Запишите фактическую глубину и отметку верха. Уточните, от какой исходной отметки велся отсчёт.
3. Зафиксируйте ход погружения. Запишите число ударов и измеренный отказ, тип молота и особенности последних серий.
4. Осмотрите изделие и оборудование. Сфотографируйте голову сваи, наголовник и положение установки; отметьте видимые повреждения.
5. Сопоставьте соседние точки. Выясните, повторяется ли остановка рядом и соответствует ли фактический ход погружения ожидаемому по данным изысканий.

Полезно сохранить записи в журнале работ и приложить исполнительную отметку. Фото помогает передать состояние, но не заменяет измерений и обследования.

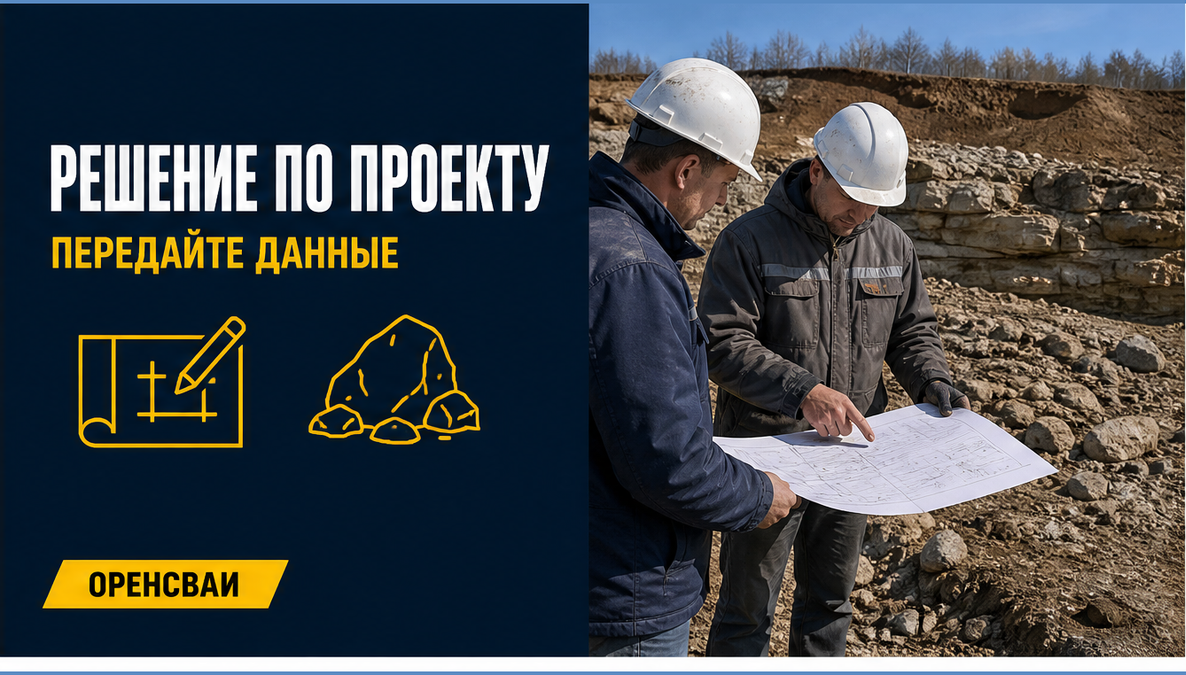

Передайте проектировщику данные для решения

Передайте номер сваи, её координаты, проектную и фактическую глубину, журнал погружения, сведения о молоте и фотографии повреждений. Проектировщик сопоставит их с инженерно-геологическими материалами и расчётной схемой. Если данных недостаточно, он может запросить дополнительное обследование или испытание.

Возможные варианты различаются по площадке: подтвердить пригодность сваи, заменить её, изменить длину или конструкцию, устроить дополнительную опору, удалить препятствие либо перенести точку. Лидерное бурение и другие приёмы облегчения погружения применяют по согласованию с проектной организацией. Новый центр сваи нужно проверить по расстояниям между опорами, ростверку, нагрузкам и расположению коммуникаций.

Не принимайте срубку или перенос как решение по умолчанию

Срезать верх сваи до отметки ростверка можно не потому, что она остановилась раньше: сначала нужно подтвердить, что ниже проектной отметки достаточно заглубления и расчётное сопротивление обеспечено. Иначе аккуратная срубка лишь скроет проблему.

Перенос сваи тоже меняет расчётную схему. Даже небольшое смещение способно изменить нагрузку на соседние опоры и ростверк. Выполняйте его после письменного решения проектировщика и внесения изменений в рабочую документацию. До согласования не бетонируйте ростверк вокруг спорной сваи и не отмечайте её как принятую.

Техническая проверка: порядок контроля отказа и добивки сверён с разделом 12 СП 45.13330.2017; дополнительные способы облегчения погружения требуют согласования с проектной организацией. Конкретное решение зависит от рабочей документации, грунтов и состояния сваи.

Частые вопросы

Как понять, что свая попала именно в валун?

По резкой остановке это можно предположить, но подтвердить причину только по звуку или одной свае нельзя. Сопоставьте глубину и ход погружения с соседними опорами и изысканиями; при необходимости запросите обследование.

Можно ли просто усилить удары молота?

Не меняйте режим без разрешения ответственного специалиста. Сначала проверьте голову сваи, наголовник и фактический отказ, затем получите технологическое решение.

Можно ли обрезать сваю, если она торчит выше ростверка?

Да, если проектировщик подтвердил пригодность сваи и допустимость такого узла. Сначала нужно проверить её заглубление и расчётную работу, а уже потом назначать отметку срубки.

Допустимо ли перенести точку на несколько сантиметров?

Согласуйте перенос письменно: положение опор связано с расчётом ростверка и нагрузок. Самовольное смещение не становится безопасным из-за малого расстояния.

Какие данные передать инженеру?

Номер и координаты сваи, проектную и фактическую глубину, отметки, журнал погружения, сведения о молоте и фотографии состояния головы.
