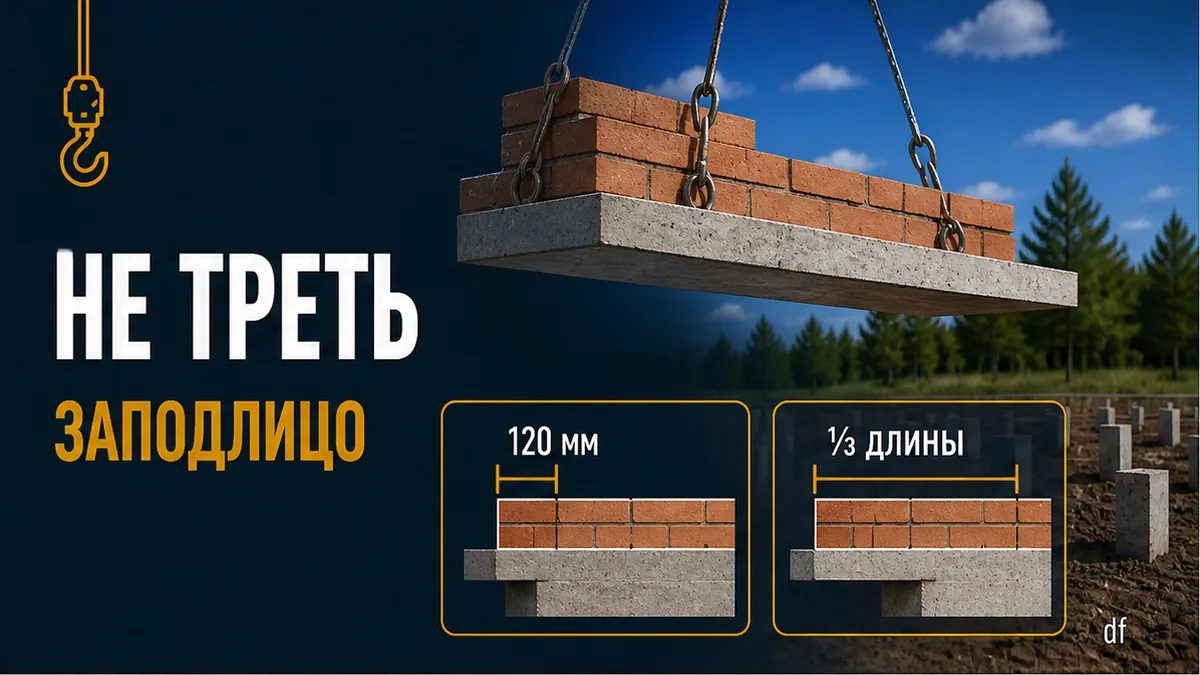

Фундамент под тяжелый облицовочный кирпич: консольный свес ростверка

Пучение бровки ломает узкую полку мелкой ленты раньше, чем клинкер перезимует. 19.09.2026 в Оренбурге днём +19…+24 без дождя, ночь холодная: суглинок держит влагу у края. Норматив промерзания около 1,52 м по суглинку и 1,85 м по пылеватому песку. Лента «под газоблок 400» зимой поднимает край в зоне пучения – полка под лицо едет вместе с ней. Висячий ростверк над этой зоной держит геометрию консоли, не погоду субботы. Ниже – как не свесить лицо «на треть» и посадить постель 120 мм на бетон.

Главное за 2 минуты: Ростверк под облицовочный кирпич – полка под лицевой слой в полкирпича (1 НФ 250×120×65), утеплитель и вентзазор 30–50 мм, не «балка 400 как у блока». На железобетонной консоли лицо сажают заподлицо с торцом (СП 327.1325800.2017, изм. № 2). Монтажный свес нижнего ряда по СП 70 п. 9.5.1 – не больше 15 мм; со стали – 10 мм полнотелый / 5 мм пустотелый. «⅓ толщины» (~40 мм от 120 мм) – эвристика сметы, не закон. Результат: клинкер не висит на ППС и угле газоблока. Надёжность узла даёт бетон полки, не гибкие связи.

Сюрприз нормы, не форума: в таблице Excel «свес ≤1/3» считают от толщины камня. В СП 70 п. 9.2.11 «⅓» – это длина кирпича на карнизе (~83 мм от 250 мм), плюс общий вынос неармированного карниза не больше половины толщины стены. Это другой узел. Сорок миллиметров «по Excel» шире, чем 15 мм нормы работ: не продавайте 40 мм как СП.

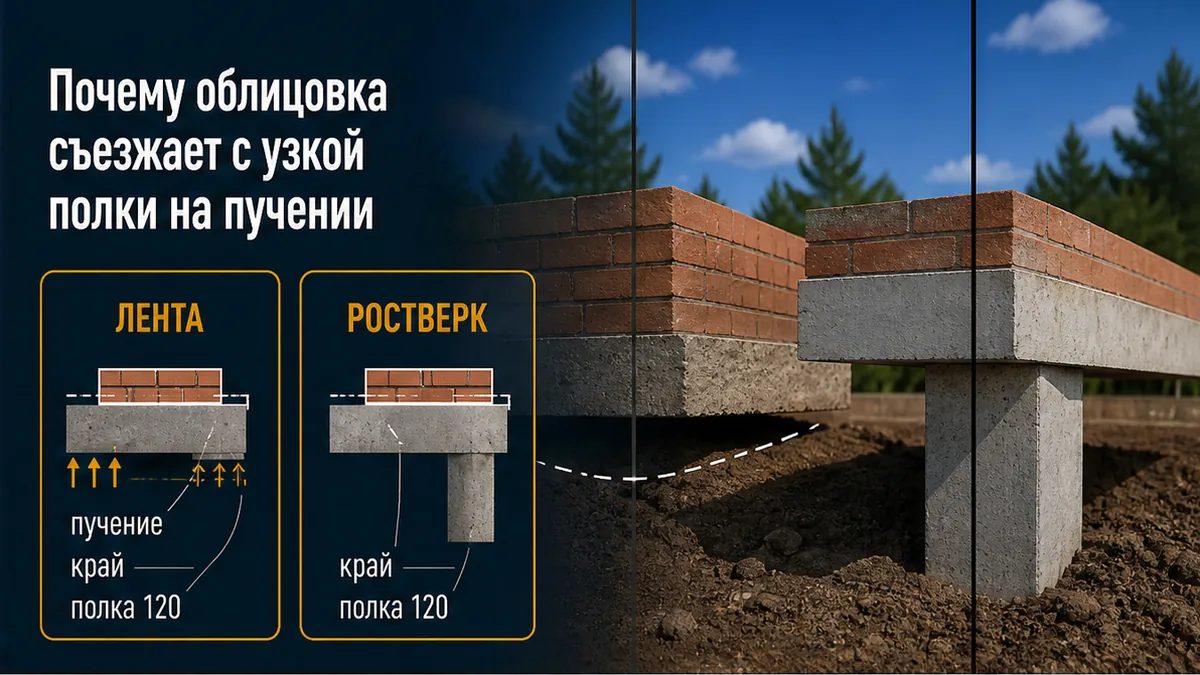

Почему облицовка съезжает с узкой полки на пучении

Участок у Оренбурга: одноэтажник, газоблок 400, вата 100, «обложим клинкером потом». Ростверк залили в ширину блока. Кладчики кладут лица со свесом «на треть» и тычками в газоблок. На ForumHouse коробка 10×11 и высота 6,25 м: без полки облицовку не начинают, сверлёные связи не заменяют опору. Соседский дом уже свесил облицовку на 2–3 см с цоколя ФБС – волоски по лицу. Нужна была полка бетона под 120 мм и зазор, не «потом нарастим».

Типичная ошибка: три разных «свеса» сливают в одно слово. Первый – свес балки от грани сваи (ствол, защитный слой). Второй – свес кирпича с полки (миллиметры кладки). Третий – карниз «⅓ длины». Если клинкер повесить на угол блока и на утеплитель, зимой суглинок под мелкой лентой даёт деформацию края: лицевой ряд трещит или отваливается. Риск трещин выше, чем экономия на ширине балки. Висячая балка над сезонным промерзанием не едет вместе с 40 см ленты в грунте.

Имеет смысл сразу спросить паспорт партии: 1 НФ 120 мм постели или «евро» 85 мм; полнотелый или пустотелый; F; килограммы с паспорта, не из витрины. Без 120 мм консоль не считают. Морозостойкость наружной кладки – не ниже F50 по ГОСТ 530; оренбургская зима ближе к вилке рынка F75–F100, не к «F25 для дачи».

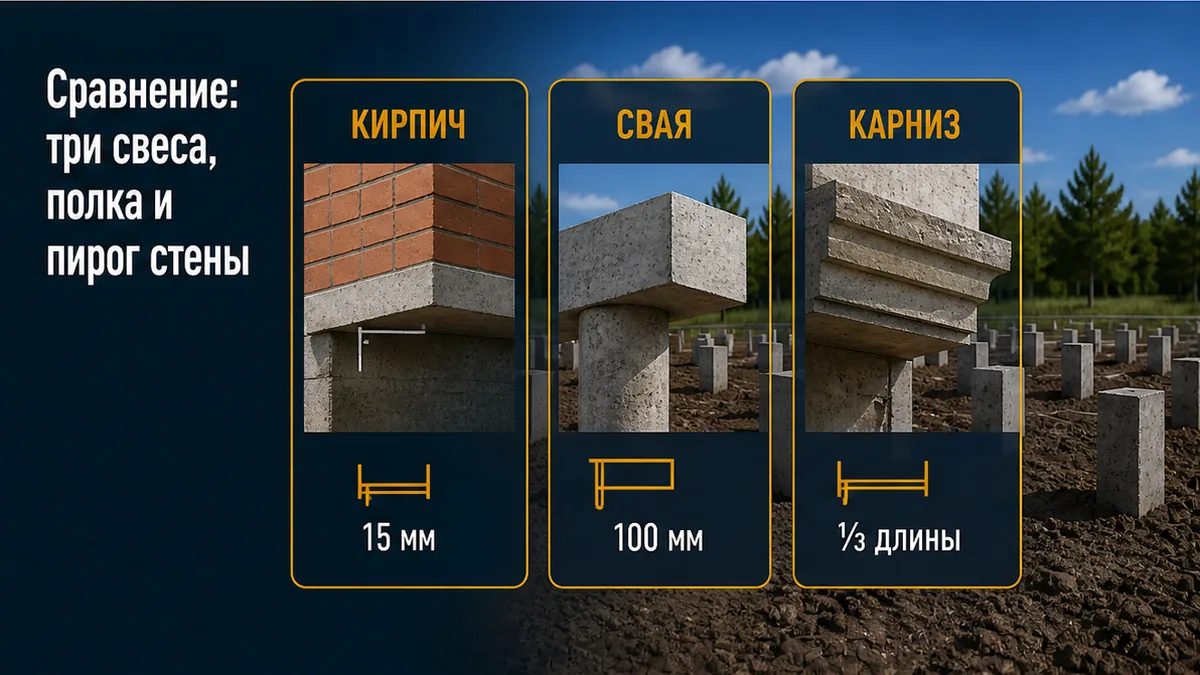

Сравнение: три свеса, полка и пирог стены

Выберите строку по узлу, не по фразе «свесим треть». Так вы сможете отличить 100 мм бетона от 15 мм кладки и получите раскладку до заливки. Ширина балки, которая ловит весь пирог, – соседняя карточка, одна ссылка без таблицы сечений: размеры ростверка.

Обратите внимание: вентзазор не заливают раствором. Гидроизоляцию опорной зоны кладут на всю толщину стены и до первого ряда клинкера. Связи Ø 4–6 мм держат лицо от опрокидывания, заглубление ориентир ≥90 мм в каждый слой; шаг – проект. Жёсткая тычковая перевязка газоблока с лицом – запрет практики: разный температурный ход. Не стоит сверлить блок вместо полки.

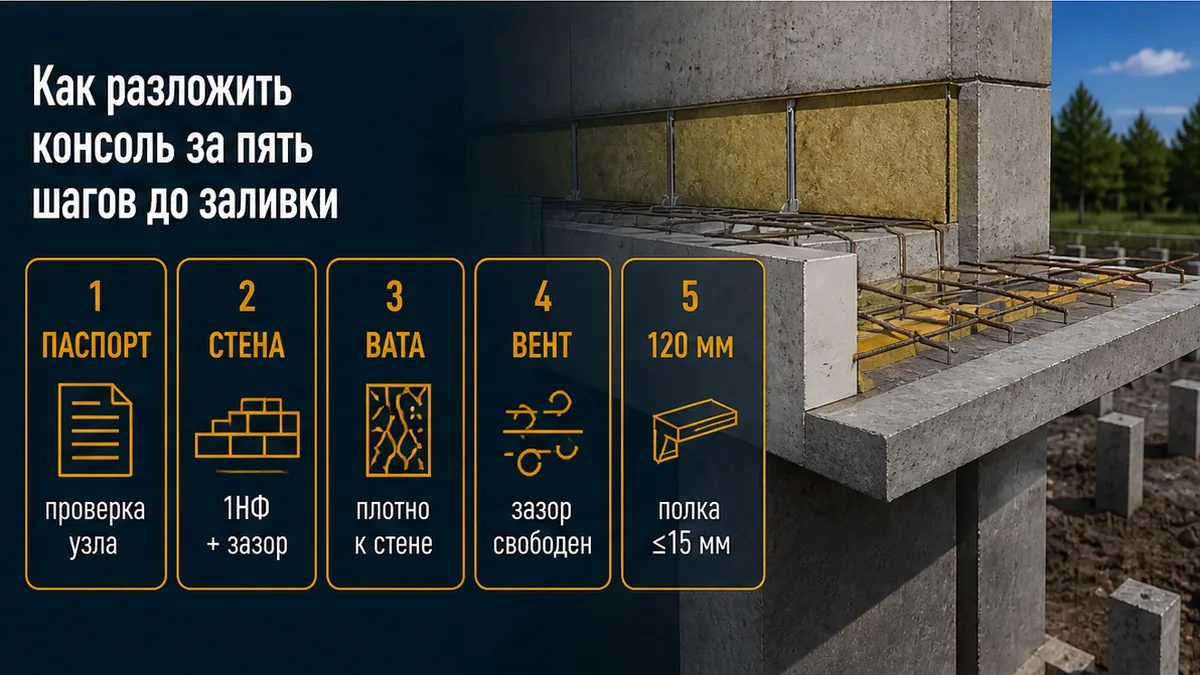

Как разложить консоль за пять шагов до заливки

Проверьте пирог в блокноте до бетона. Лучше пять строк сейчас, чем переплата за наращивание зимой и за трещины по лицу весной. В реальном проекте «нарастим ленту потом» ломается на пучении бровки.

1. Паспорт кирпича: 250×120×65 (не евро 85 мм без проекта), полнотелый/пустотелый, F, кг партии.
2. Толщина несущей стены по проекту (газоблок как есть), не «как у соседа».
3. Утеплитель в миллиметрах. Не класть лицо на ППС.
4. Вент 30–50 мм плюс место связей. Зазор пустой.
5. 120 мм постели целиком на бетоне. Первый ряд заподлицо с торцом консоли или монтажный свес ≤15 мм (сталь 10/5). Если суммы нет в уже залитой балке – не класть, считать доп. консоль отдельно.

Часто ломается логика «ростверк 400 поймает клинкер». Полка облицовки – добавка к стене и вате, не «балка = блок». Признаки срыва: клинкер на утеплителе; раствор в зазоре; тычки в газоблок; свес «40 мм по норме»; мелкая лента «под облицовку весной». Прочность узла считает проект полки на прогиб; цифру даёт конструктор, не форум.

До FAQ критерий простой: вы назвали полкирпича 120 мм, отличили свес кирпича от свеса ростверка от сваи, не повесили клинкер на газоблок без полки. Сможете остановить кладку, если постель частично на воздухе. Получите раскладку стена + вата + вент + 120 мм до миксера. Выберите заподлицо / ≤15 мм, а «⅓ толщины» оставьте потолком эвристики. Вы сэкономите на переделке фасада после первой зимы. Долговечность лица держит бетон консоли над зоной пучения, не погода 19 сентября.

Важно: «ОРЕНСВАИ» считает забивное поле 150×150 / 200×200 длиной 2–5 м и ширину консоли вместе с полем. Геологию компания не продаёт, прайс наращивания ленты не называет. Расчёт поля за 15 минут: оренсваи.рф, +7 (905) 8988-209.

Материал проверен: Инженерно-строительный отдел компании «ОРЕНСВАИ» (инженеры-строители по свайным фундаментам и геотехническим расчетам).
Достоверность данных: СП 327.1325800.2017 изм. № 2 (приказ 950/пр 19.12.2023: ЖБ заподлицо, сталь 10/5 мм); СП 15.13330.2020 п. 9.37; СП 70.13330 п. 9.5.1 (свес нижнего ряда ≤15 мм) и п. 9.2.11 (карниз ⅓ длины, не цоколь); ГОСТ 530-2012 1 НФ 250×120×65; СП 24.13330.2021 п. 8.3; СП 131.13330.2025 (ввод 09.09.2025); dfn Оренбург ~1,52 / 1,85 м; РИА56 19.09.2026 08:08 +19…+24 без осадков.

Частые вопросы

Можно ли свесить клинкер на треть толщины, около 40 мм?

Нет как норму опирания. «⅓ толщины» – эвристика, не СП. На ЖБ-консоли – заподлицо; монтаж нижнего ряда – не больше 15 мм. Сорок миллиметров шире монтажного допуска. Полка должна поймать все 120 мм постели.

Свес ростверка от сваи и свес кирпича – это одно число?

Нет. Свес от грани сваи 200×200 часто около 100 мм (ствол и защитный слой). Свес кирпича с полки – миллиметры: заподлицо или ≤15 мм, сталь 10/5. Не копируйте 100 мм бетона на первый ряд клинкера.

Можно ли нарастить полку зимой, если балку уже залили под блок 400?

Не как план «обложим весной без фундамента». Консоль закладывают в проект до заливки. Уже залитая балка 400 под пирог стена+вата+вент+120 часто короткая: не класть на воздух и ППС, считать отдельную консоль. Сухой сентябрь не отменяет пучение января.

Правило карниза «⅓ длины кирпича» подходит к цокольной консоли?

Нет. Пункт 9.2.11 СП 70 про карнизные ряды и длину камня. Цоколь сидит на СП 327 / СП 15 (заподлицо) и п. 9.5.1 (15 мм). Не учите карниз как узел ростверка.

Итог: ростверк под облицовочный кирпич собирают как полку под 120 мм лица, вент и утеплитель на висячей балке над зоной 1,6–1,8 м, не как свес «на треть» с мелкой ленты. Расчёт поля и ширины консоли за 15 минут, выезд Орск / Оренбург / область: оренсваи.рф, +7 (905) 8988-209. База: Орск, ул. 2-ая Осиновская, 9.
