Монолитное перекрытие по свайному фундаменту: заливка перекрытия по профлисту

Бадья на край карты: несущий Н-профиль лежит только на четырёх угловых оголовках, промежуточных ригелей и стоек нет. Лист складывается, смесь падает в подполье. 19 сентября 2026 в Оренбурге сухо, +19…+24 °C, бригада зовёт миксер "пока нет дождя". Типичная ошибка: ждать, что тонкий лист сам заменит заводскую плиту. Ниже – как не принять четыре угла поля и замерить три линии опирания до выгрузки.

Главное за 2 минуты: Монолитное перекрытие на сваях – это настил по балкам или висячему ростверку, не лист на четырёх головах и не плита-фундамент по грунту. Каждый лист сразу на трёх линиях; заход полки 40 мм по краю и 60 мм в середине. До кубиковой прочности 10 МПа настил считают опалубкой: стойки стоят, людей под картой нет. Гладкий заборный С-лист без рифов – не рабочая арматура. Результат: смесь не уходит в подполье, прочность диска считает проект, не "сухое бабье лето".

СП 266.1325800.2016 (ред. от 28.11.2024) в п. 3.9 зовёт настил внешней арматурой, но п. 4.2.10 это запрещает при влажности воздуха выше 60% без доп. покрытия и в агрессивной среде. Под висячим ростверком в Оренбуржье подполье часто сырое: лист остаётся несъёмной опалубкой, стержни в гофрах – рабочий каркас. В выдаче "монолит на сваях" часто показывает плиту по головам как фундамент дома – это соседняя схема, не перекрытие.

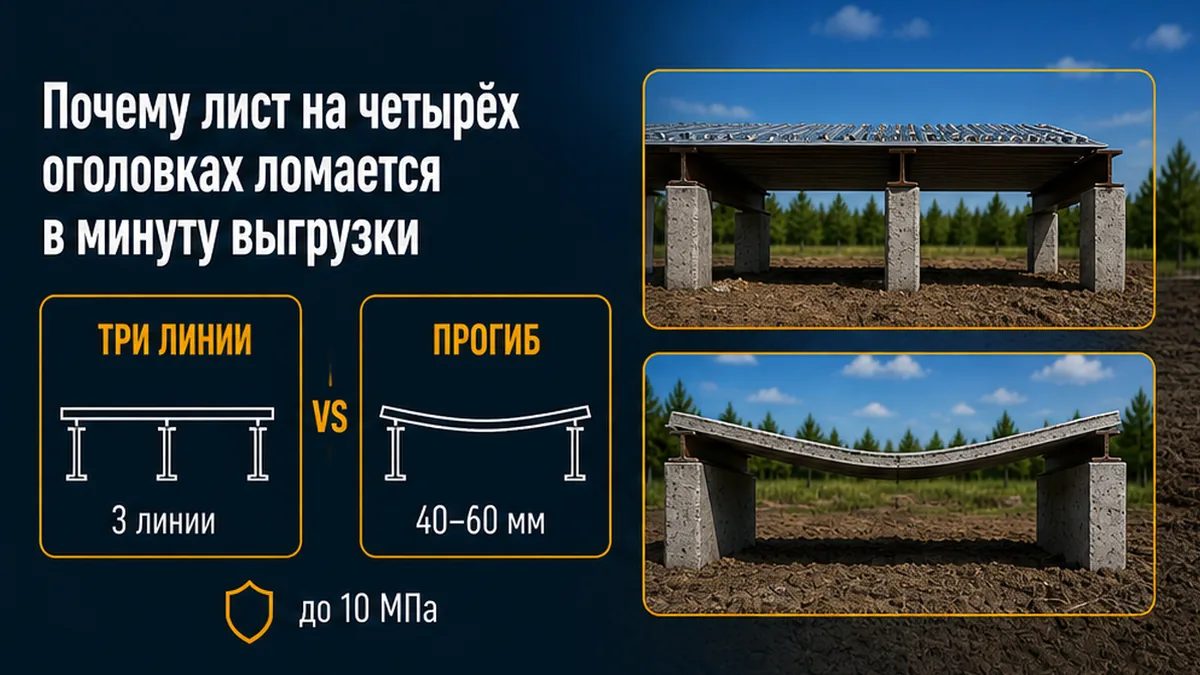

Почему лист на четырёх оголовках ломается в минуту выгрузки

Участок у Орска: поле 150×150 или 200×200 уже стоит, висячий ростверк по периметру. Хозяин не зовёт кран: "настелим Н75 на оголовки внутри контура". Суббота без дождя, около +20. Бригада кладёт листы с заходом только на угловые головы, стоек нет. Миксер на край карты. Лист уходит вниз, смесь в подполье, люди могли стоять снизу. Сосед предлагает "долить по грунту внутри" – это уже не перекрытие по настилу и не тема этой карточки.

На практике лист должен лежать сразу на трёх опорных линиях (край–середина–край), иначе перегиб в пролёте. СТО 0047-2005 п. 6.5: ширина опирания ≥40 мм на крайних опорах и ≥60 мм на промежуточных. К балкам: винт или дюбель в каждом гофре на краях и через гофр в середине; продольный нахлёст полок – шаг крепежа не более 500 мм. Имеет смысл линейкой проверить щель "в воздухе" до полки, а не на глаз.

Таблица 6.1 СП 266: до 10 МПа настил считают стальной опалубкой. Норматив выгрузки из бадьи до 0,8 м³ – 2,5 кПа (коэффициент 1,3); подача бетоноводом равномерно – 0,5 кПа. Если прогиб настила больше 1/10 высоты плиты, смесь собирается "лужей" и добавляет нагрузку. Прогиб элемента в любом случае не больше 1/150 пролёта. Часто ломается логика "сухо – снимем стойки завтра": сухой день не отменяет 10 МПа. Риск трещин и обрушения выше, чем экономия на ригеле.

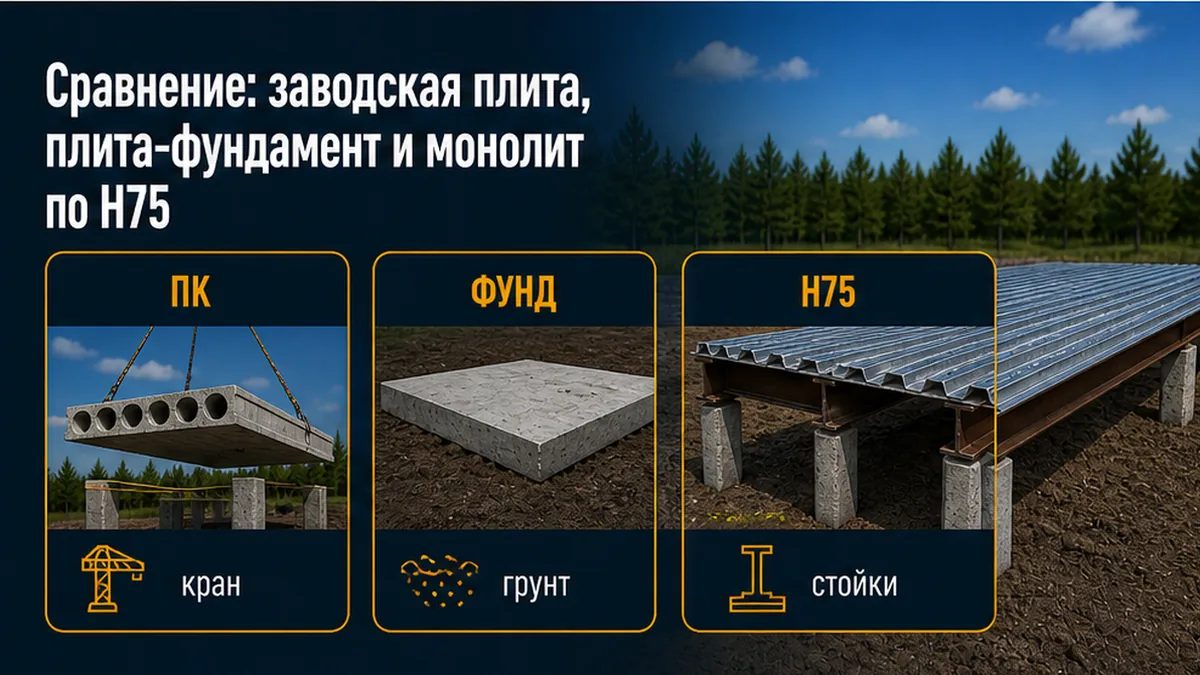

Сравнение: заводская плита, плита-фундамент и монолит по Н75

Выберите строку по задаче, не по страху крана. Заводская плита – другая статья: здесь нет глубин опирания и раствора. Плита по забивному полю как пол-фундамент – одна ссылка, не лекция: свайно-плитный фундамент. Не засыпайте подполье "как тёплую плиту" и не лейте корку по грунту внутри контура.

ГОСТ 24045-2016, табл. Б.2: Н75-750 – высота гофра 75 мм, рабочая ширина 750 мм; масса 1 м² при 0,7 / 0,8 / 0,9 мм ≈ 9,8 / 11,2 / 12,5 кг. Это справочник профиля, не разрешение лить без расчёта пролёта. Тип Н – несущий; тип С – стена и забор. Коммерческие витрины пишут "до 3 м – Н60 0,8; 3–4 м – Н75 0,9–1,0; дальше Н114" – подрядчик так рекламирует, не ГОСТ Орска. Финал – расчёт балок и табл. 6.1. Надёжность диска даёт проект и стойки, не марка листа с забора.

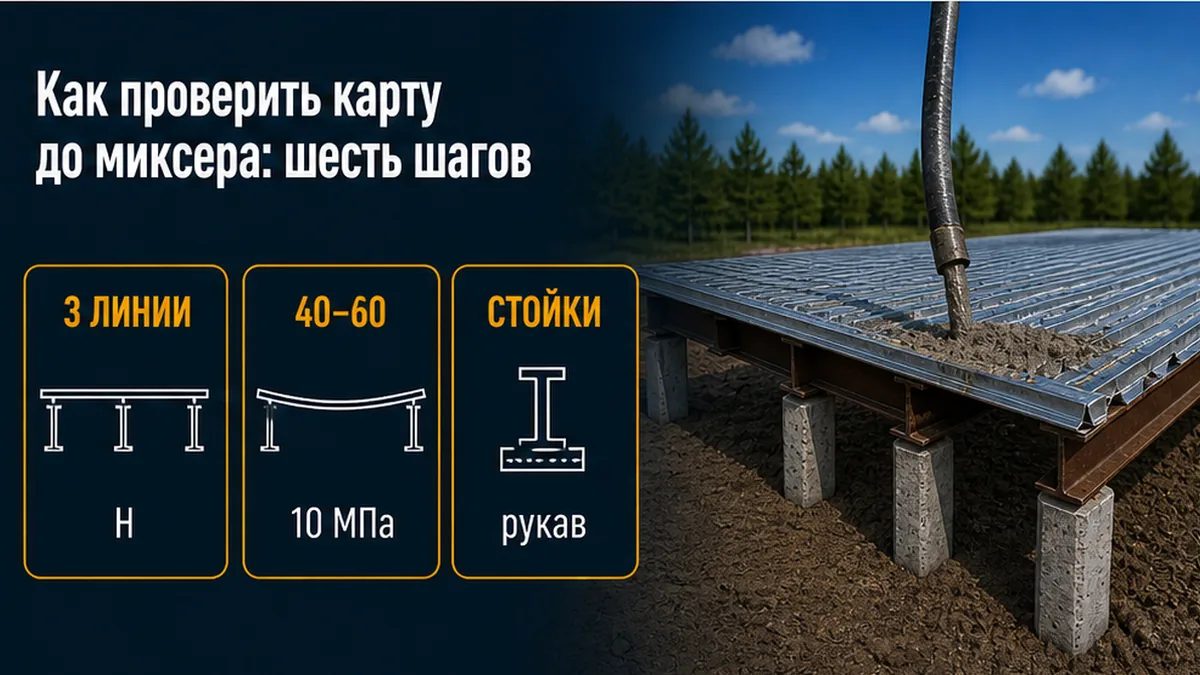

Как проверить карту до миксера: шесть шагов

Проверьте карту до заявки миксера. Получите честный отказ "четыре угла" до смеси, а не после. Не стоит звать миксер, пока линейка не закрыла заход 40/60 мм. Шесть строк в блокноте дешевле переплаты за повторную заливку и вывоз бетона из подполья.

1. Лежит ли каждый лист сразу на трёх линиях (край–середина–край), а не на двух угловых оголовках.
2. Заход на полку линейкой: 40 мм край / 60 мм середина; щель до балки не "в воздухе".
3. Марка: Н, не С; толщина по спецификации. Для сталежелезобетона СП 266 держит 0,7–1,5 мм и текучесть 230–350 Н/мм²; забор 0,4 мм не берите.
4. Стойки в середине пролёта до миксера; под картой никого. Стойки не снимать, пока бетон не набрал ориентир 10 МПа по СП 266.
5. Стержень внизу каждого гофра с зазором лист–арматура ориентир ≥20 мм (коммерция, диаметр – проект) и верхняя сетка по гребням. Гладкий лист без рифов 3–5 мм не считают рабочей арматурой.
6. Выгрузка не в одну кучу: табл. 6.1 2,5 кПа с бадьи против 0,5 кПа с рукава. Лить за раз или по пролёту за день, не "завтра, потому что сухо".

В реальном проекте на форуме предлагали плиту 15 см и один ряд Ø14 шагом 30 "на ростверк" без настила. Сообщество бьёт: ориентир толщины ~1/30 пролёта и два слоя – как боль "льём корку", не как рецепт Н75. Лабораторные 551 испытаний упоров в настиле напоминают то же: без сдвигового соединения лист не "заменяет всю арматуру".

До FAQ критерий простой: вы отличили настил по балкам от плиты-фундамента и от заводской плиты, отказали "четырём углам", замерили 40/60 мм, поставили стойки, не сняли их "на следующий сухой день". Сможете остановить выгрузку, если лист просел или смесь ушла вниз. Получите карту, которая не складывается в пролёте. Выберите Н-профиль по проекту, не С-8. Вы сэкономите на повторном миксере и на риске деформации настила. Прочность до 10 МПа держит опалубка со стойками, не цинк.

"ОРЕНСВАИ" считает забивное поле 150×150 / 200×200 длиной 2–5 м, не пролёт Н75 "с нашего копра". Геологию компания не продаёт. Расчёт поля за 15 минут: оренсваи.рф, +7 (905) 8988-209.

Материал проверен: Инженерно-строительный отдел компании «ОРЕНСВАИ» (инженеры-строители по свайным фундаментам и геотехническим расчетам).
Достоверность данных: СП 266.1325800.2016 ред. 28.11.2024 (табл. 6.1, 10 МПа, п. 4.2.10 влажность 60%, рифы 3–5 мм, п. 4.4.3.5 прогиб 1/150); ГОСТ 24045-2016 табл. Б.2 Н75-750; СТО 0047-2005 п. 6.3–6.5 (40/60 мм, шаг 500 мм); КП Оренбург 19.09.2026 сухо +19…+24 °C; монтаж по СП 70.13330.

Частые вопросы

Можно ли класть профлист сразу на оголовки без балок?

Нет как схему "четыре угла поля". Нужны ригели или ростверк и минимум три линии под каждый лист, заход 40/60 мм. Оголовок – опора балки, не полка настила на всю карту.

Заменяет ли Н75 всю арматуру, если есть цинк?

Только если проект считает композит: рифы 3–5 мм, толщина 0,7–1,5 мм, среда не запрещает п. 4.2.10. В сыром подполье висячего ростверка лист чаще опалубка. Стержни в гофрах всё равно ставят. Огнестойкость плиты считают без настила как арматуры.

Когда снимать стойки, если суббота сухая и тепло?

Не "на следующий день". СП 266 держит настил как опалубку до 10 МПа. Коммерческие "80% за 10–11 суток летом" – слова подрядчика, не график нормы. Сухой день 19.09.2026 не отменяет кубик.

Это то же самое, что плита по сваям вместо ленты?

Нет. Здесь диск перекрытия над полем. Плита-фундамент по головам – другая сборка. Не засыпайте подполье "долить по грунту": граница срыва, если смесь уже внизу или лист сложился.

Итог: монолит по профлисту на сваях собирают от трёх линий опирания и стоек до 10 МПа, не от страха крана и не от заборного листа. Расчёт поля за 15 минут, выезд Орск / Оренбург / область: оренсваи.рф, +7 (905) 8988-209. База: Орск, ул. 2-ая Осиновская, 9.
