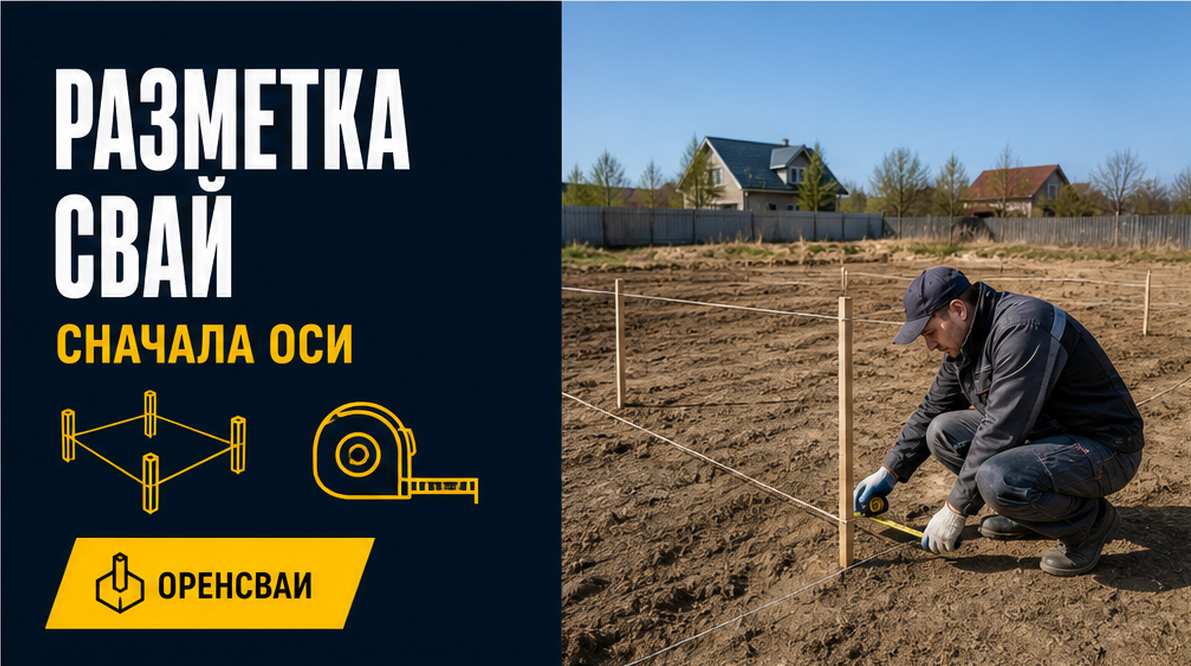

Разметка свайного поля: как перенести оси с плана на участок
Схема свайного поля готова, но на участке пока только трава и колышки. Ошибка часто начинается с неверной точки отсчёта: размеры берут от забора, хотя проект привязан к другой линии. До забивки перенесите проектные оси и центры свай, сверьте геометрию и защитите метки от техники.
Коротко: нивелир задаёт плоскость, но не определяет координаты свай и не гарантирует «1 см». Сверьте план, найдите подтверждённую базовую линию, перенесите оси и центры, проверьте геометрию. Если привязки нет или схема не сходится с участком, остановитесь до забивки.
Высотная отметка показывает уровень, а плановая разбивка – место сваи. Это разные задачи: лазер помогает работать с плоскостью, но расстояния и углы берут из плана и переносят измерением.

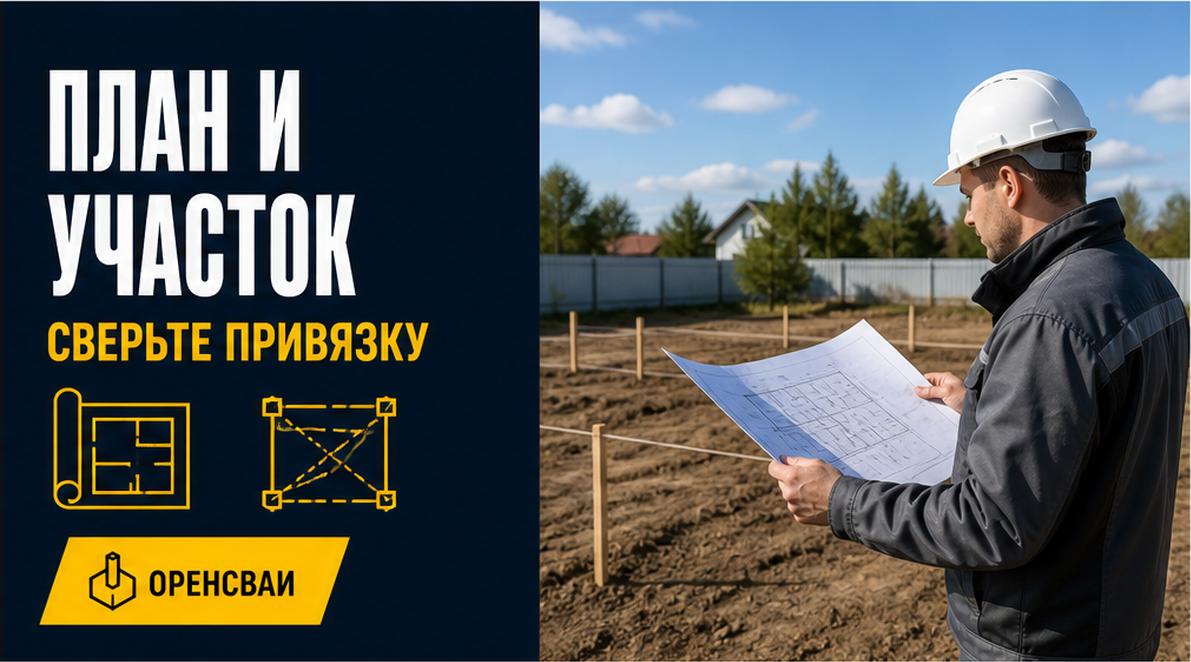

Сверьте план и исходную привязку до выхода на площадку
Возьмите последнюю согласованную схему. Найдите оси, центры свай, размеры между ними и исходную привязку: точку или линию на участке, от которой ведётся перенос. Проверьте, учтены ли выступы и пристройки.
Не считайте забор базой автоматически: он может идти под углом к дому. Если на плане неясно, от чего вести размеры, попросите проектировщика или специалиста по разбивке подтвердить привязку.
| Что переносим | Откуда берём | Что проверить |
|---|---|---|
| Основные оси дома | Проверенная схема и её привязка | Размеры между осями и положение на участке |
| Центры свай | Размеры от осей или координаты на плане | Каждый центр соответствует своей точке схемы |
| Высотный ориентир | Проектная отметка и установленная исходная точка | Не подменяет плановое положение свай |

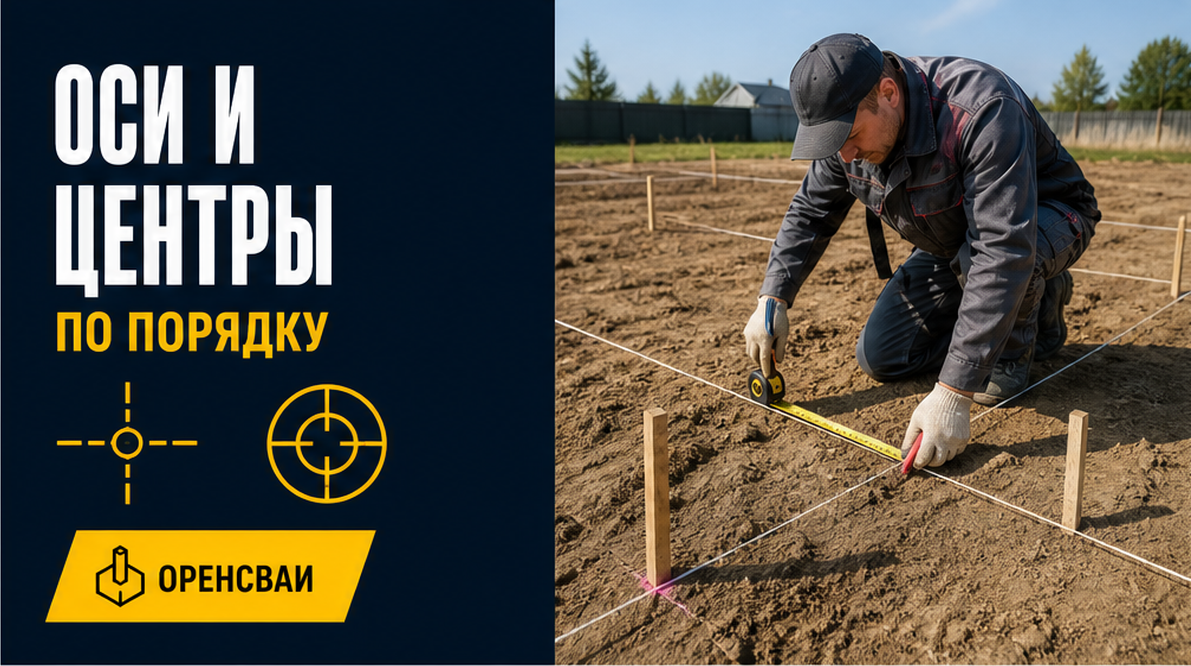

Перенесите оси и центры по порядку
Переносите размеры от общего ориентира, а не цепочкой от одного колышка к следующему: так меньше риск накопить смещение.
- Сверьте план. Проверьте его версию, обозначения осей и размеры. Если площадка изменилась, сначала уточните, соответствует ли ей схема.
- Закрепите исходную линию. Найдите указанную на плане базу, отметьте на ней две точки и проверьте расстояние. Не подменяйте её забором без подтверждения.
- Вынесите оси. От базовой линии отложите размеры схемы и отметьте пересечения. Лазер используйте только для построения той плоскости, которую поддерживает прибор.
- Отметьте центры свай. Отложите точки от осей или другой указанной базы. Подпишите ряды и номера; не заменяйте проектную схему равномерной сеткой.
- Проверьте и защитите отметки. Сверьте контрольные размеры и диагонали прямоугольников, затем продублируйте точки за рабочей зоной техники, подпишите и сфотографируйте их.

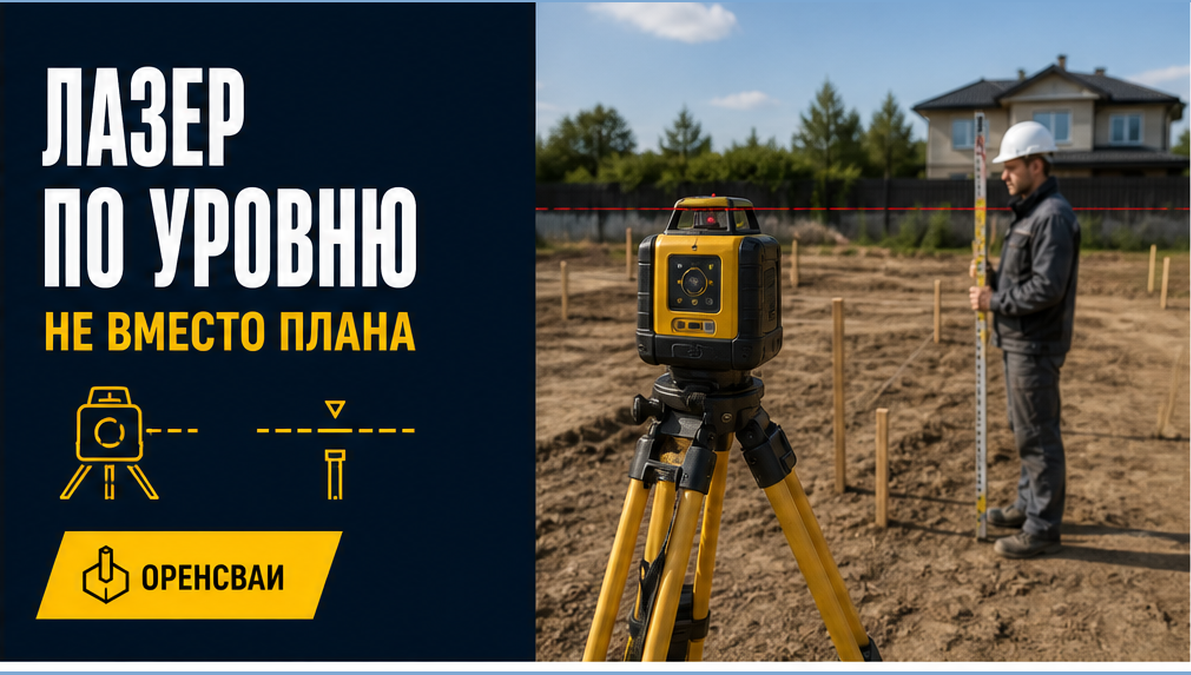

Используйте лазер по назначению
Лазерный нивелир проецирует линию или плоскость, горизонтальную или вертикальную – в зависимости от модели. Он помогает переносить высотные отметки, но для плановых осей нужны исходная привязка и размеры с чертежа.
Обещание «до 1 см» не подходит любой разметке. Результат зависит от модели и настройки прибора, измерений и исходной привязки. Сверьтесь с паспортом нивелира; если нужную точность нельзя подтвердить, поручите работу геодезисту. Ровный луч сам по себе не доказывает, что центры свай стоят по плану.
Остановите разметку, если исходные данные расходятся
- Привязка на плане неясна или границы участка не совпадают со схемой.
- Контрольные размеры и диагонали не сходятся.
- Препятствие вынуждает менять проектное положение сваи.
- Предлагают передвинуть центры без согласования схемы.
Сфотографируйте спорное место и запросите уточнение до забивки. Самостоятельный перенос может изменить опирание стен; разметка не заменяет расчёт поля.
Материал подготовлен: инженерно-строительным отделом компании «ОРЕНСВАИ». Разметку сверяйте с проектом, исходной привязкой и характеристиками оборудования.
Частые вопросы
Можно ли разметить свайное поле только лазерным нивелиром?
Нет. Нивелир помогает задать линию или плоскость, но расположение точек определяют по проектным размерам и привязке. Используйте подходящие средства измерения, а при сложной привязке пригласите специалиста по разбивке.
Правда ли, что лазер гарантирует точность до одного сантиметра?
Нет, итог зависит от прибора, привязки и измерений. Сверьтесь с его характеристиками, а при сомнении закажите профессиональную проверку.
Можно ли взять за основу линию забора?
Только если схема привязана к забору и его положение проверено. Иначе уточните базовую линию у автора проекта.
Зачем проверять диагонали, если есть размеры осей?
Диагональ помогает заметить ошибку в угле или переносе. Она не исправляет неверную привязку и не задаёт универсальный допуск.
Что делать, если метки мешают копру?
Продублируйте точки на защищённых ориентирах за рабочей зоной и сохраните размеры. Не восстанавливайте сбитый колышек на глаз.
