Срезка оголовков ЖБ свай: как лазерный нивелир создает идеальную горизонталь
Лазерный ротационный нивелир чертит горизонтальную плоскость: луч порядка миллиметра на 10 м. После забивки заводских ЖБ 150×150 и 200×200 головы стоят лесенкой, потому что каждый стержень останавливается в своём слое, а не параллельно газону. Срезка оголовков – рез бетона по одной проектной отметке, не "обрезать торчащее от земли". На площадке часто режут мелком от грунта; ростверк ложится на разные высоты. Ниже – как принять горизонт, торец и выпуски арматуры.
Главное за 2 минуты: Репер и лазерная плоскость задают одну отметку на всех сваях линейки 150/200. Для монолитного ростверка СП 45.13330.2017 (табл. 12.1 п. 7) держит отметку головы ±3 см, каждая свая. Луч бытового ротационного нивелира уже миллиметр на 10 м: узкое место не луч, а рез от почвы и скол ниже метки. Шарнир – заделка бетона 5–10 см (СП 24 п. 8.8), выпуски не обязательны. Жёсткий узел – выпуски или заделка на длину анкеровки по СП 63 (п. 8.9). Сожжённые стержни "под бетон" при жёстком узле – срыв, даже если лазер попал в ±3 см.

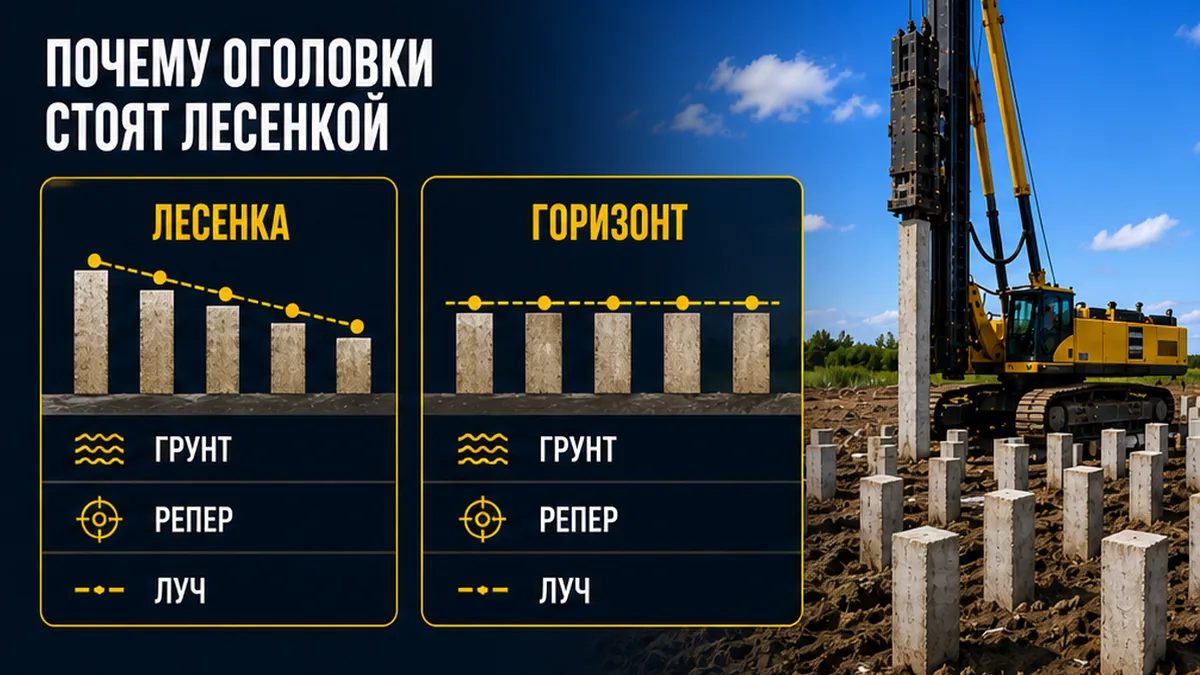

Почему после забивки головы стоят лесенкой
В реальном проекте в Орске после копра поле выглядит ступеньками: одни головы выше, другие ниже. Бригада мелом откладывает рез от земли. Ростверк садится на разные отметки. Выпуски кто-то сжигает "под ноль", кто-то оставляет рваный бетон. Типичная ошибка – принять кривую поверхность грунта за рабочую плоскость.
Забивка не собирает одну отметку. Каждый ствол идёт до своего слоя: на пучинистом суглинке Оренбурга и Орска низ должен уйти ниже зоны промерзания 1,6–1,8 м (ориентир СП 131: суглинки около 1,65 м, пески до 1,9–2,0 м), в более плотный пласт. Над поверхностью остаётся разный "хвост". Поймы Урала и Сакмары весной поднимают УГВ: грунт неоднороден, разброс голов в десятки сантиметров – бытовая картина, не брак стержня. Норма требует горизонт относительно проекта и репера, не относительно почвы.
На практике лазер уже точнее допуска головы. Ротационные нивелиры декларируют порядка ±0,5…1 мм на 10 м; на поле 10×10 м луч много меньше ±30 мм из СП 45. Узкое место – метка "от земли" и скол ниже черты. Челюсти сваескусывателя – на проектной отметке. Физика та же на поле 150/200, не на промышленных 400×400.
В сентябре 2026 срезка оголовков живёт отдельным лотом. Запрос ООО "ГК ФСК" на B2B-Center (07–17.09.2026, 6 заявок) так и назван; цену лота не подставляйте. Изменение № 2 к СП 24 опубликовано 07.09.2026: ссылки на ГОСТ 19804-2021 и СП 131.13330.2025 обновили, допуск голов и п. 8.8–8.9 не отменили.
Сравнение: мел от грунта и лазерная плоскость
Выберите способ разметки до первого удара по бетону. Так вы сможете назвать опорную точку и получите одну плоскость, а не лесенку под ростверк.
| Критерий | Мел от грунта / пузырь "по цепочке" | Лазер или нивелир от репера |
|---|---|---|
| Опорная точка | Поверхность почвы или самая высокая голова | Репер проекта или самая низкая свая |
| Ошибка | Накапливается от сваи к свае | Одна горизонтальная плоскость на всё поле |
| Сверка с СП 45 | Случайное попадание в ±3 см | Каждая голова – измерительный контроль ±3 см (монолит) |
| Выпуски | Часто "под бетон", без строки проекта | Длина по типу узла в ПД, не по глазу |
| Документ | Часто нет схемы высот | Исполнительная схема отклонений + акт скрытых работ |
Пузырьковый уровень "от сваи к свае" накапливает ошибку. Тахеометр на частном каркаснике не обязателен: лазер на штативе плюс рейка до меток закрывают задачу заказчика. Геологию как услугу не продаём: промерзание и пучение здесь только объясняют, почему стволы торчат по-разному. Расценки ГЭСН и "смета из пяти строк" – не эта статья; здесь горизонт и стержни.
Как принять торец и выпуски арматуры
До реза откройте проект: шарнир или жёсткий узел. Нет строки в ПД – граница срыва, не резать "как обычно". Проверьте тип сопряжения, затем режьте бетон. Так вы сэкономите на переделке ростверка.
СП 24.13330.2021 п. 8.8: свободное опирание – условный шарнир; заделка головы в монолитный ростверк на 5–10 см. Выпуски при таком узле не обязательны – смотрите проект, не спорьте с ПД. Пункт 8.9: жёсткий узел – заделка ствола на длину анкеровки или выпуски продольной арматуры на длину анкеровки по СП 63.13330. Напряжённые сваи: в голове нужен ненапрягаемый каркас под анкер. На пучинистом суглинке и в пойме жёсткая заделка (п. 8.8а, слабые грунты) чаще просит выпуски. Это рамка нормы, не офер скважин.
Торец после реза (СП 45 табл. 12.1 п. 16, не платформенный стык): горизонтальность не более 5°; сколы бетона по периметру ≤ 50 мм; клиновые сколы углов ≤ 35 мм и минимум на 30 мм короче глубины заделки. Платформенный стык жёстче (0,02; скол 25/15 мм) – не главная схема частного ростверка. Рваный торец и скол ниже метки – не "подшлифовать ростверком".
Сборный ростверк в той же таблице держит ±1 см по отметке головы, безростверковый со сборным оголовком ±5 см. Для поля "ОРЕНСВАИ" рабочий ориентир – монолит ±3 см. Стальная пластина или стакан на срезанный горизонт – отдельная тема стальных оголовков; здесь только бетон, лазер и стержни.
Как срезать поле: регламент с лазерным нивелиром
Проверьте площадку в этом порядке. Результат: метки на каждой 150/200 до отбойника и акт, который можно подписать.
- Тип узла до реза. Шарнир 5–10 см или жёсткие выпуски по СП 63. Нет строки в ПД – не стартовать "как в прошлый раз".
- Репер, не газон. Внешний репер проекта или самая низкая свая. Откладывать рез от грунта нельзя.
- Лазер на штативе. Горизонтальная плоскость, метка мелом или краской на каждой свае. Повторно сверьте метки до удара.
- Бетон вниз, стержни по проекту. Разрушение бетона, оголение арматуры, обрезка только если ПД велит. Кислородно-ацетиленовая резка, болгарка или гидронжницы – способ ТТК, не цель.
- Торец и допуск. 5° / 50 мм / 35 мм. Отметка головы в ±3 см для монолита, каждая свая.
- Исполнительная схема высот и акт скрытых работ. Без схемы – не подписывать поле.
- Рез ниже проектной плоскости – не маскировать бетоном ростверка. Фиксировать и звать конструктора (наращивание, узел). Челюсти ниже проекта – конструктивное решение, не "подправить болгаркой".
После меток на поле имеет смысл вызвать инженера: бесплатный расчёт поля за 15 минут и сверка горизонта до ростверка, оренсваи.рф, +7 (905) 8988-209. Не пробное завинчивание и не продажа изысканий.
Ошибки, когда горизонт подменяют резом от земли
Первая: мел от грунта. Вторая: пузырь "по цепочке" без репера. Третья: сожжённые стержни при жёстком узле, даже если лазер в ±3 см. Четвёртая: скол ниже метки и подпись "потом зальём". Пятая: нет схемы высот. Часто ломается приёмка, когда режут инструмент, а плоскость не ставят. Режется бетон головы заводских ЖБ 150/200, не винтовая труба.
Материал проверен: Инженерно-строительный отдел компании «ОренСваи» (Орск / Оренбург).
Нормативная база: СП 24.13330.2021, СП 131.13330 (промерзание по Оренбургу), ГОСТ 19804 на забивные ЖБ сваи.
Частые вопросы
От какой точки ставят линию реза оголовков?
От репера проекта или от самой низкой сваи, лазерной или нивелирной плоскостью. От поверхности грунта и "от самой высокой головы" резать нельзя: ошибка копируется по полю.
Какой допуск по высоте головы после срезки?
Для монолитного ростверка СП 45 табл. 12.1 п. 7 – ±3 см, контроль каждой сваи. Сборный ростверк – ±1 см. Луч нивелира порядка миллиметра на 10 м этот допуск не исчерпывает.
Нужны ли выпуски арматуры, если голову заделывают на 5–10 см?
При шарнире по СП 24 п. 8.8 выпуски не обязательны, если так написано в проекте. Жёсткий узел п. 8.9 требует выпуски или заделку на длину анкеровки по СП 63. Смотрите ПД, не "как у соседа".
Какой торец ещё принимают?
Не более 5° к горизонту, скол периметра ≤ 50 мм, клиновой скол угла ≤ 35 мм и короче заделки минимум на 30 мм. Рез ниже проекта и обрубленные стержни при жёстком узле – не подписывать.
Итог: не стоит путать "обрезать торчащее" с одной лазерной плоскостью. Проверите репер, метки на каждой свае, ±3 см, торец 5°/50/35 и выпуски по узлу – получите прочность горизонта под ростверк. Бесплатный расчёт поля за 15 минут и выезд инженера: оренсваи.рф, +7 (905) 8988-209. Не пробное завинчивание, не продажа изысканий.
