Свайный фундамент под дом с эркером: раскладка свай в нестандартных углах

Колья только по коробке в ясную субботу оставляют выступ без стволов: бетон уже не чинит геометрию. 19 сентября 2026 в Орске день около +21, ночь около +13; по области +19…+24 без осадков, северный ветер 6–11 м/с (РИА56 08:08, КП 03:13). В таком окне часто шнуруют диагонали прямоугольника и говорят «эркер потом, ростверк вынесем». Сваи стоят по фасаду – выступ висит. Ошибка уходит в бетон: трещина во входящем угле, затем деформация остекления. Ниже – раскладка кольев по трапеции и полукругу до копра.

Главное за 2 минуты: Свайный фундамент с эркером – колья по контуру выступа, не «прямоугольник плюс воздух». Трапеция: опора в каждой внешней вершине и во входящих углах у фасада. Полукруг: хорда, радиус от середины, колья по дуге как ломаная. Ростверк эркера – многопролётная балка на сваях (СП 24 п. 8.3), не консоль от последней сваи стены. Минимум осей висячих забивных 3d: для 200×200 это 0,6 м, не «шаг как у коробки». Результат: выступ не трещит во входящем угле. Надёжность даёт поле по плану стен, не вынос бетона.

Сюрприз нормы, не форума: пункт 8.1в СП 24.13330.2021 прямо знает трапецеидальную форму куста в плане – это допустимый контур свай, не каприз архитектора. Пункт 8.11 требует, чтобы равнодействующая прошла ближе к центру тяжести плана свай: вынос эркера смещает нагрузку наружу, сваи только на фасадной прямой оставляют куст внецентренным. Полукруг сначала чертят радиусом от середины хорды, затем колья по дуге. Иначе ростверк льют прямой хордой, а стена идёт дугой.

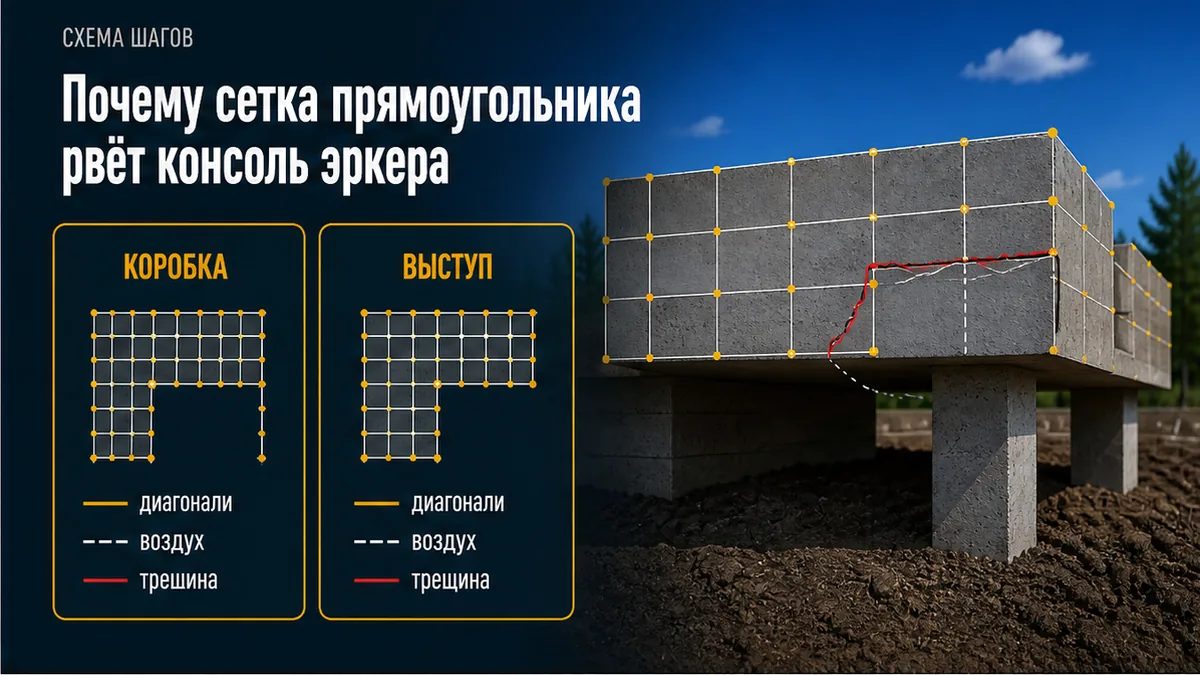

Почему сетка прямоугольника рвёт консоль эркера

Участок у Орска: одноэтажник плюс трапециевидный эркер кухни. 19.09 ясно, около +21, бригада хочет закрыть поле за день. Колья по 10×8, выступ «на глаз от фасада». Здесь даже хуже ленты без расчёта: под выступом нет стволов, только воздух между последними сваями фасада. Тот же срыв уже чинили на каменном коттедже 10×12: лента 400 мм, двухэтажный эркер 4 м² откололся; ремонт – разборка выступа и три ствола под зоной (кейс Диванди 2016, не смета «ОРЕНСВАИ»). Живой паттерн рынка: дом 8×6 с эркером и три отдельные сваи под выступом, каркас связан со стволами (Мир Фундаментов). Для забивного поля перевод простой: те же колья, заводские 150×150 или 200×200, висячий ростверк по ломаному контуру.

Типичная ошибка: три задачи сливают в одну сетку. Первая – точки свай на ломаной или дуге. Вторая – пролёт балки между ними. Третья – вязка угла каркаса. Если сваи только по основному контуру, ростверк эркера работает консолью: риск трещин во входящем угле выше, чем экономия на двух-трёх стволах. Деформация остекления приходит следом. Имеет смысл остановить копёр, пока колья выступа не стоят на вершинах и входящих углах.

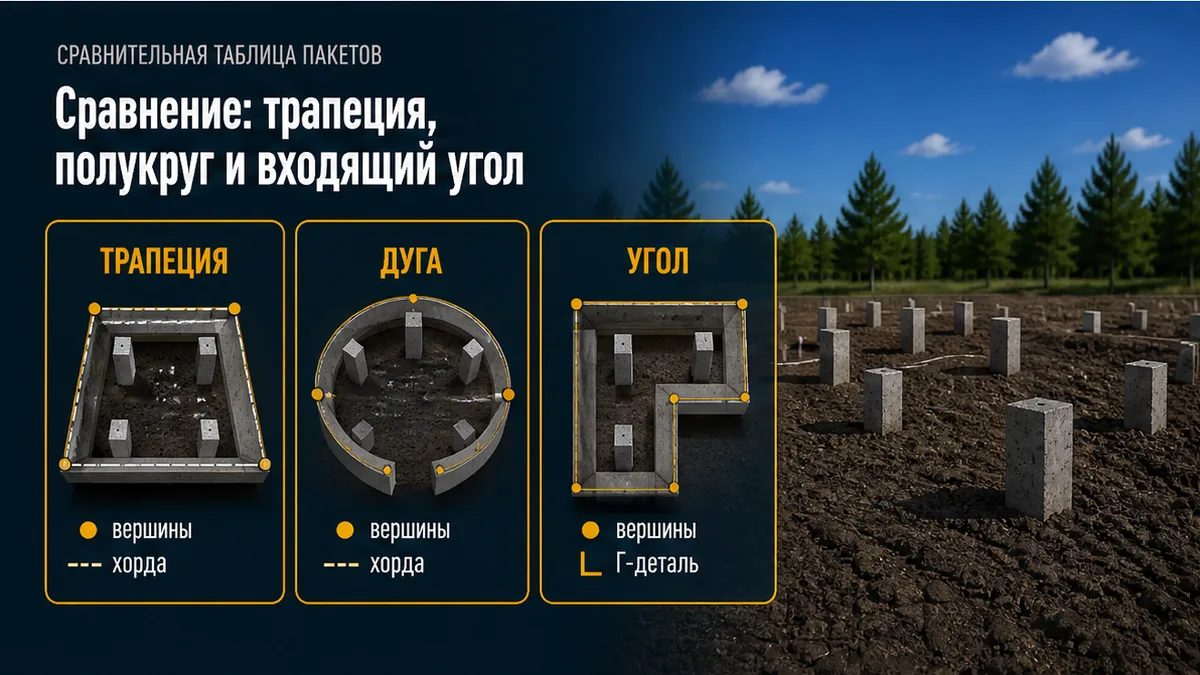

Сравнение: трапеция, полукруг и входящий угол

Выберите строку по форме выступа с плана, не по фразе «вынесем ростверком». Так вы сможете отличить вершины трапеции от дуги и получите список кольев до забивки. Пролёт балки между опорами – соседняя карточка, одна ссылка без трактата шага: шаг сваи под монолитный ростверк.

Обратите внимание: минимум осей висячих забивных в плоскости нижних концов – 3d (СП 24 п. 8.13). Для квадрата 200×200 это 0,6 м. Это запрет сближения стволов, не максимальный пролёт. Сопряжение головы: условный шарнир – заделка 5–10 см; жёсткое – выпуск и анкеровка по СП 63 (эксцентриситет, кручение во входящем угле). Не стоит оставлять голову «внахлёст без выпуска». Лучше сверить список координат каждой сваи, чем копировать шаг коробки на выступ.

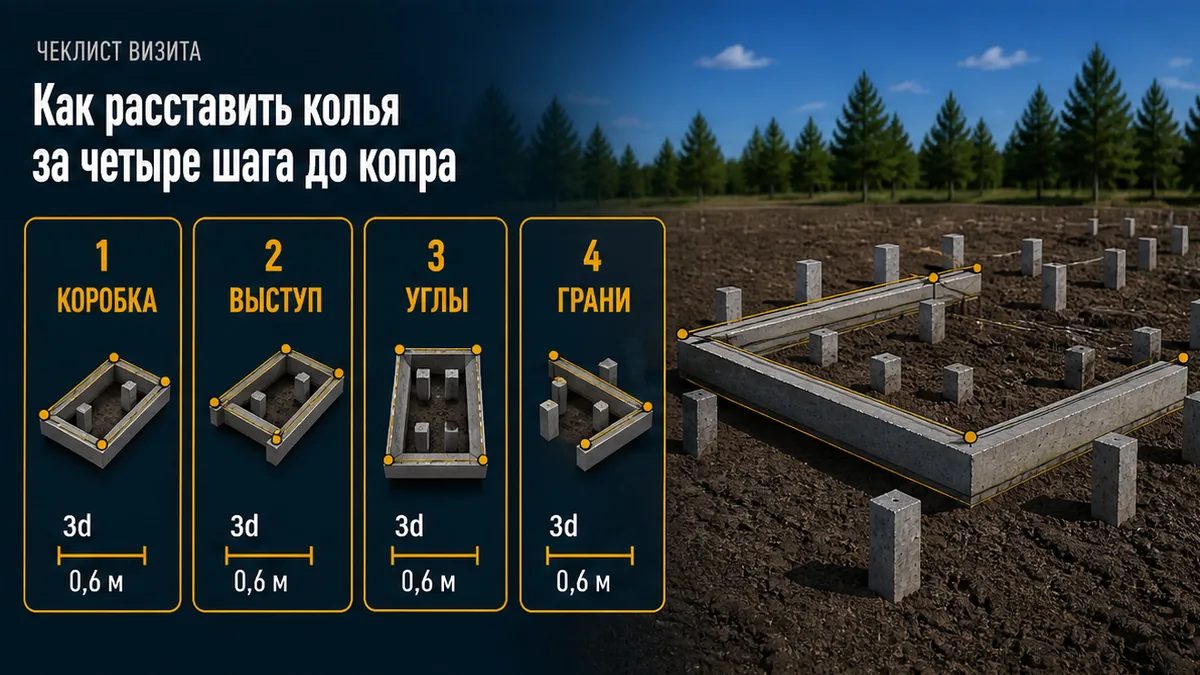

Как расставить колья за четыре шага до копра

Проверьте форму выступа на плане до первого удара. Лучше четыре строки в блокноте, чем переплата за разборку консоли и трещины по стеклу после зимы. В реальном проекте сдвиг кола на 20–40 см из-за камня ломает геометрию ростверка: обвязка «не сходится».

1. Прямоугольник дома диагоналями. Это коробка, не весь фундамент.
2. От фасадной оси построить выступ: трапеция по сторонам или полукруг радиусом от середины хорды. Колья во всех вершинах ломаной.
3. Входящие углы у фасада – свои сваи, не общая точка «чуть сбоку».
4. Промежуточные по граням, чтобы ростверк оставался балкой на опорах. Оси не ближе 3d (200 мм → 0,6 м). Дальше ли балка держит – см. ссылку выше, не копировать сетку коробки.

Часто ломается логика «четыре сваи кустом под весь эркер». Контур стен выступа и куст под тяжёлую внутреннюю нагрузку – разные задачи. Признаки срыва: сваи только по прямоугольнику; нет кольев во входящих; полукруг без точек на дуге; нахлёст арматуры в углу; перенос сваи «потому что камень». Прочность узла считает проект каркаса; цифру выпуска даёт конструктор, не форум.

До FAQ критерий простой: вы назвали опоры трапеции (вершины + входящие) и полукруга (хорда + точки дуги), отличили минимум 3d от максимума пролёта. Сможете остановить забивку, если выступ без кольев. Получите схему поля по контуру стен, не консоль. Выберите Г/П во входящем угле вместо нахлёста прямых. Вы сэкономите на разборке выступа. Долговечность остекления держит балка на сваях, не погода субботы. Надёжность поля – список координат, не «как у прямоугольника».

Важно: «ОРЕНСВАИ» считает забивное поле 150×150 / 200×200 длиной 2–5 м по контуру эркера. Геологию компания не продаёт, прайс «три сваи на любые 4 м²» не называет. Расчёт поля за 15 минут: оренсваи.рф, +7 (905) 8988-209.

Материал проверен: Инженерно-строительный отдел компании «ОРЕНСВАИ» (инженеры-строители по свайным фундаментам и геотехническим расчетам).
Достоверность данных: СП 24.13330.2021 (ред. 13.09.2023) п. 8.1в трапецеидальный куст, п. 8.3 балка, п. 8.8–8.9 сопряжение (заделка 5–10 см / жёсткий выпуск), п. 8.11 центр тяжести плана свай, п. 8.13 минимум 3d (200×200 → 0,6 м); СП 63 на Г/П в углах; РИА56 19.09.2026 08:08 +19…+24 без осадков; КП 03:13; news-orenburg 18.09.2026 19:07 Орск +13 / +21 ясно; Диванди кейс 2016 (эркер 4 м²); объект 8×6 + три ствола под выступом (Мир Фундаментов).

Частые вопросы

Можно ли вынести эркер ростверком, если сваи уже стоят по прямоугольнику?

Нет как план. Ростверк без своих стволов под выступом – консоль, не многопролётная балка. Сначала колья по вершинам и входящим углам, потом бетон. Тёплая суббота не отменяет геометрию.

Сколько кольев минимум у трапеции и у полукруга?

Трапеция: каждая внешняя вершина плюс входящие у фасада; грани не оставлять без опор. Полукруг: хорда, затем колья по дуге (ломаная), не «одна дуга в воздухе». Число промежуточных задаёт пролёт балки, не «две сваи на фасаде».

0,6 м по правилу 3d – это шаг всего поля?

Нет. 3d – минимум сближения осей висячих забивных. Для 200×200 это 0,6 м. Максимум пролёта ростверка – другая карточка. Не ставьте 0,6 м как сетку коробки.

Достаточно ли связать входящий угол нахлёстом двух прямых стержней?

Нет. Во входящем угле нужны цельные Г- или П-детали, анкеровка по проекту / СП 63. Голову сваи заделывают на 5–10 см или делают жёсткий выпуск. Нахлёст двух прямых рвёт угол кручением эркера.

Итог: свайный фундамент с эркером собирают как поле по трапеции или ломаной дуге и висячий ростверк-балку на этих сваях, не как консоль от прямоугольника в ясный день. Расчёт схемы поля за 15 минут, выезд Орск / Оренбург / область: оренсваи.рф, +7 (905) 8988-209. База: Орск, ул. 2-ая Осиновская, 9.
