Свайный фундамент под дом с гаражом под одной крышей: компенсация разницы веса

Жилая коробка и гаражный пролёт сидят на одном ростверке, как две гири на коромысле, а стропила над ними общие. Погонный вес стен на балку не совпадает: если шаг свай списать «как у дома» на лёгкий каркас бокса (или наоборот), сила N на ствол в зонах расходится, осадка тоже. Относительная разность Δs/L бьёт кладку и рвёт конёк. Ниже — как уравнять нагрузку на сваю или разрезать поле швом, а не рисовать одну сетку «для красоты».

Главное за 2 минуты: Фундамент дома с гаражом под общей крышей — две зоны веса, не один прямоугольник в AutoCAD. Сначала спросите, пол бокса на ростверке или по грунту: машина садится на сваи, если пол на ростверке; если пол по грунту — нет (СП 20: жильё 1,5 кПа, стоянка ≤3 тс — 3,5 кПа и 20 кН). Результат раскладки: либо шаг и число стволов так, чтобы N на сваю в зонах был сопоставим, либо непрерывный шов через ростверк–стену–кровлю. Надёжность даёт уравнивание или разрез, не «полтора метра везде». Прочность конька держит Δs/L в пределе стен, не густая сетка на пустом каркасе.

Сюрприз нормы: гараж не всегда легче дома для поля. Плита бокса на ростверке — стоянка давит сильнее жилых комнат. Пол по грунту (типовой каталог: сваи под стены, пол гаража отдельно) — машина на стволы не садится, поле держит стены и долю снега общей крыши. Копировать «1,5 м как у дома» на пустой каркасный пролёт — переплата и кустовой эффект. Редкий шаг лёгкого бокса на каменные стены — крен в жилую сторону и риск трещин по примыканию.

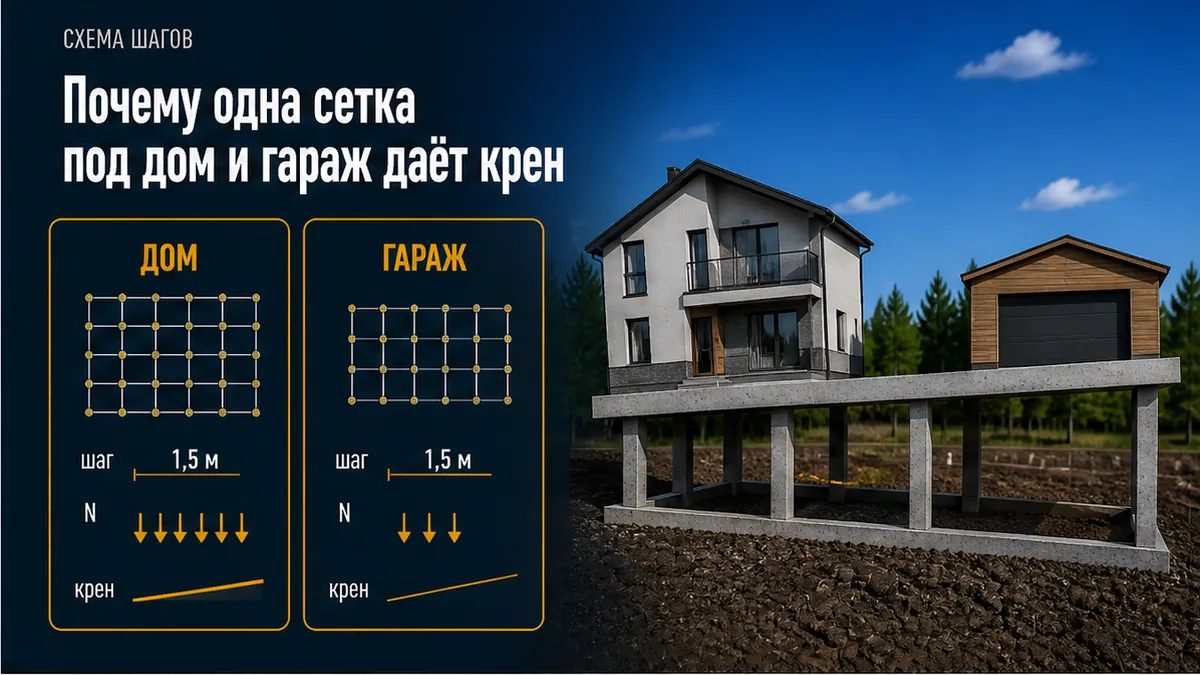

Почему одна сетка под дом и гараж даёт крен

Участок у Оренбурга: одноэтажник плюс бокс на одну машину, вальма «как в каталоге». Бригада ставит сваи 200×200 одной сеткой. Гараж каркас, дом блоки, ростверк общий. Снег на кровле одинаковый, стены — нет. На ForumHouse шаг 3,15 м на лёгком модуле уже «хлипко» — это прогиб обвязки, не уравнивание масс. Сосед замазал шов штукатуркой: сплошной слой даёт трещину при первом ходе (24.08.2026). Нужна была гуще сетка под блоками или разрез до конька.

Типичная ошибка: путают три вещи. Первое — шаг как красота сетки. Второе — нагрузка на одну сваю. Третье — шов, который потом залили раствором «чтобы не дуло». СП 24 требует s ≤ su и ставит равнодействующую постоянных нагрузок ближе к центру плана свай. Прямоугольник «как у соседа 8×10» на двух разных массах — внецентр: жилая сторона садится больше, гараж меньше, Δs/L растёт. Деформация примыкания обходится дороже одинаковой разметки. Общий ростверк заставляет стволы работать кустом, а не «каждый под своей стеной сел сколько получилось».

Имеет смысл сразу спросить материал стен обоих объёмов и схему пола бокса. Без этого 3,5 кПа «на всякий случай» вешают на поле, хотя машина стоит на грунте.

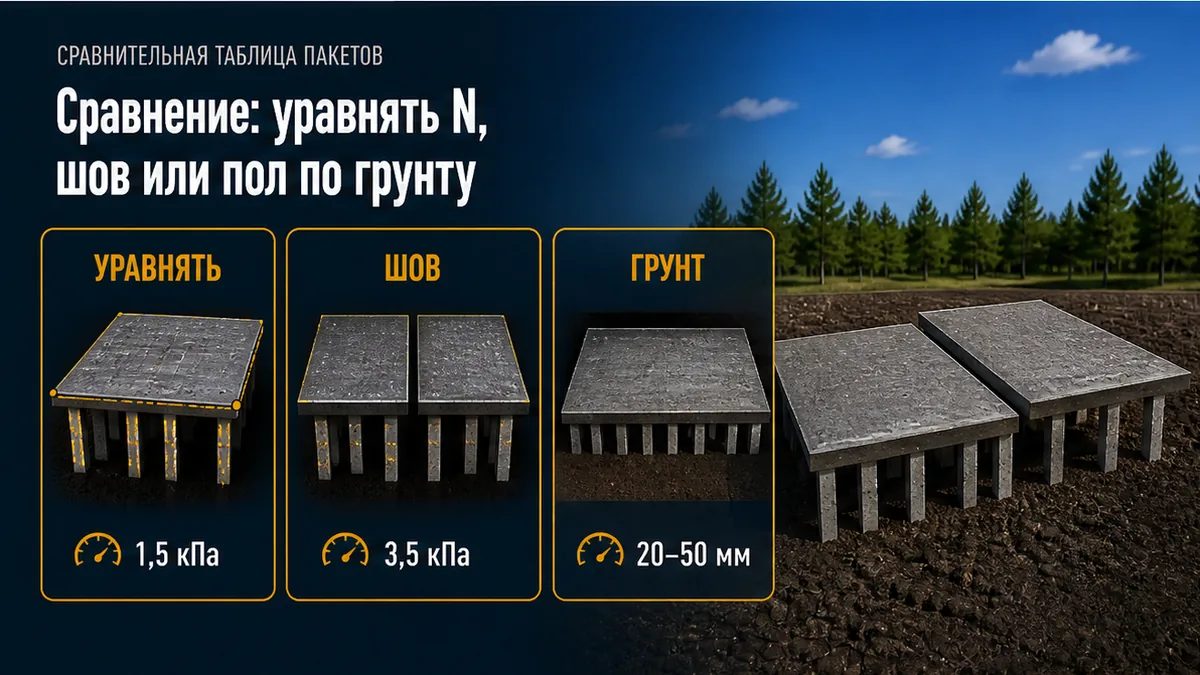

Сравнение: уравнять N, шов или пол по грунту

Выберите строку по схеме пола и разнице стен, не по фразе «гараж всегда лёгкий». Так отличите компенсацию шагом от шва и получите раскладку двух контуров до забивки. Максимум шага ограничивает балка, не «красота»: дальше, чем ростверк выдержит на изгиб, сетку не растягивают. Соседняя карточка без таблицы пролётов: шаг свай под монолитный ростверк.

Обратите внимание: минимум осей для висячих забивных — 3d (для 200×200 это 0,6 м, пол, не рабочий шаг жилой зоны). Не стоит лить жёсткий узел двух фундаментов, если осадки заведомо разные. Лучше лёгкий сэндвич на своём поле, чем «приварить» капитальный бокс к каменной коробке без шва.

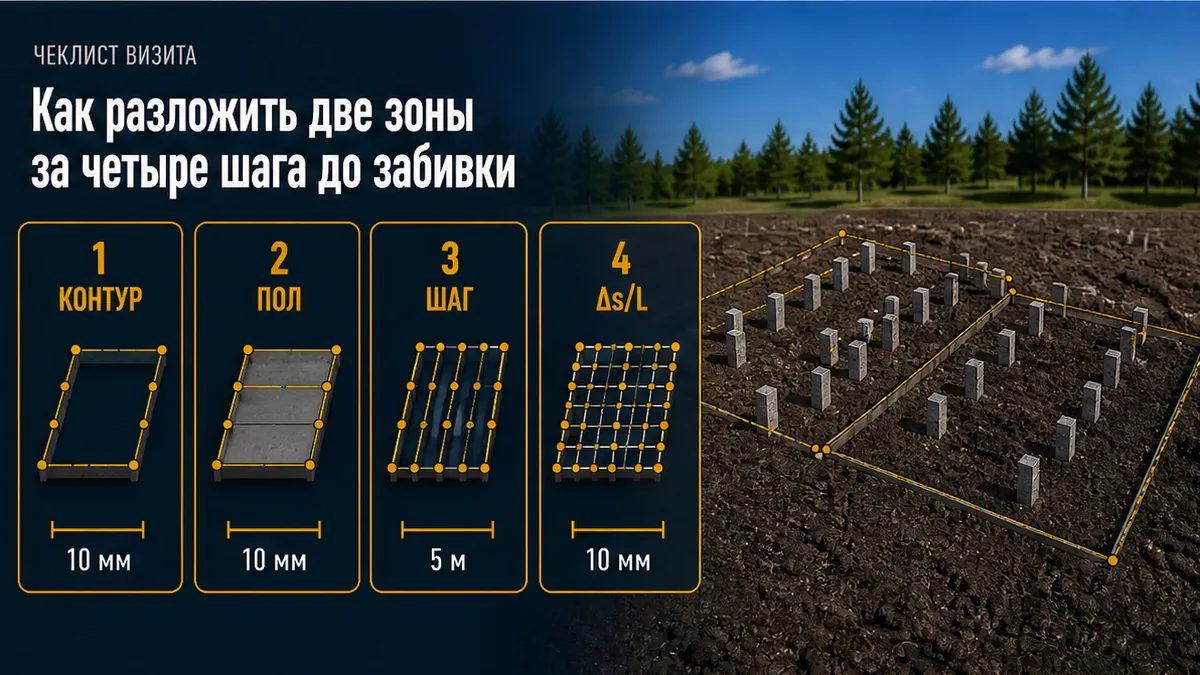

Как разложить две зоны за четыре шага до забивки

Проверьте план до копра. «Одна сетка для красоты» часто ломается первой зимой: щель у ворот, конёк «ломается», штукатурка трещит по линии примыкания.

1. Разделите жилой контур и гараж: материал стен, общая вальма/конёк, где ворота. Не ослабляйте ростверк вырезом въезда «чтобы пандус влез» без расчёта балки.
2. Куда опёрт пол бокса: грунт или ростверк. Цифры 3,5 кПа / 20 кН вешайте на сваи только во втором случае.
3. Либо уравняйте N на сваю разным шагом и числом стволов, либо заложите шов сквозь крышу. Не заливайте шов раствором и не тяните сплошную штукатурку по примыканию.
4. Прикиньте Δs/L линейкой по базе дом–гараж. Потолок таблицы СП 22: кладка без армирования 0,002; с поясами 0,0024; каркас 0,004; «без усилий от неравномерности» 0,006. На базе 5 м при 0,002 лимит относительной разности около 10 мм; это потолок таблицы, не паспорт участка. Цифру подтверждает проект.

Часто ломается логика «добавим сваю в проём, вырезав балку». Пандус — отдельный узел. Признаки срыва: одна сетка; шаг 1,5 м на каркас; редкий шаг под блоками; раствор в шве; машина «на сваи» при поле по грунту.

До FAQ критерий простой: вы назвали разницу веса, а не «гараж всегда легче»; спросили, пол на сваях или по грунту; отличили компенсацию шагом от шва. Сможете остановить разметку, если бригада копирует 1,5 м на пустой пролёт. Получите две зоны на одном плане. Выберите уравнивание N или разрез до конька. Сэкономите на лишних стволах под каркасом и на переделке щели у ворот. Долговечность общей крыши держит сопоставимая осадка зон, не густая сетка «на всякий случай».

Важно: «ОРЕНСВАИ» считает забивное поле 150×150 / 200×200 длиной 2–5 м как раскладку двух зон. Геологию компания не продаёт, число свай «на любой 10×12 с гаражом» не обещает. Расчёт поля за 15 минут: оренсваи.рф, +7 (905) 8988-209.

Материал проверен: Инженерно-строительный отдел компании «ОРЕНСВАИ» (инженеры-строители по свайным фундаментам и геотехническим расчетам).
Достоверность данных: СП 24.13330.2021 (s ≤ su; п. 8.11 — равнодействующая постоянных нагрузок к центру плана свай; взаимовлияние при шаге 3d–6d); СП 22.13330 предельные Δs/L по типу стен; СП 20.13330.2016 табл. 8.3/8.4 (жильё 1,5 кПа; стоянка ≤3 тс — 3,5 кПа и 20 кН; ред. с 05.09.2024); ориентир ширины шва гражданских зданий 20–50 мм (14.01.2026); непрерывность шва дом–гараж до отделки (24.08.2026).

Частые вопросы

Можно ли поставить сваи одной сеткой 1,5 м под дом и гараж?

Не как правило. Одна сетка уравнивает картинку, не N на ствол. Под тяжёлые стены поле гуще, под лёгкий каркас при поле по грунту — реже, либо ставят шов. «Полтора метра везде» на пустом пролёте даёт переплату и куст.

Гараж всегда легче дома для свай?

Нет. Если пол бокса на ростверке, стоянка 3,5 кПа плюс 20 кН, жилые комнаты 1,5 кПа. Если пол по грунту, машина на сваи не садится. Сначала схема пола, потом шаг.

Шов можно замазать раствором, чтобы не дуло?

Нет. Жёсткий раствор внутри убивает компенсатор. Сплошная штукатурка рвётся по линии при первом ходе. Шов, если принят, идёт через ростверк, стену и кровлю; ширину назначает проект (ориентир 20–50 мм).

Как прикинуть предел крена линейкой, без изыскателя?

Возьмите базу L между осью тяжёлой стены и осью гаража. Для кладки без поясов потолок Δs/L около 0,002: на 5 м это порядка 10 мм разности осадок. Каркас 0,004 на той же базе — около 20 мм. Это потолок таблицы, не расчёт грунта. Проект подтверждает цифру.
